詳細情報 |
|||
| ブランド: | GE Fanuc | 原産国: | 米国 |
|---|---|---|---|
| モデル: | IC697ALG320 | 保証: | 1年 |
| シリーズ: | シリーズ90-70 | tpye: | アナログ出力モジュール |
| 出力数: | 4 出力 | 換算値: | 2氏 |
| ハイライト: | GE Fanuc PLC analog output module,Series 90-70 high level analog module,industrial servo drive analog output |
||
製品の説明

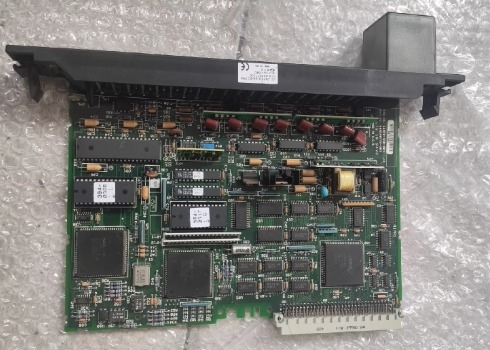

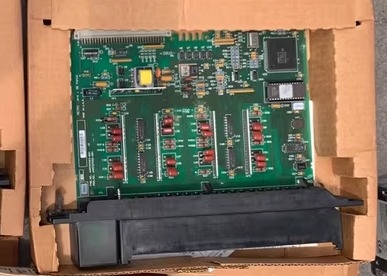

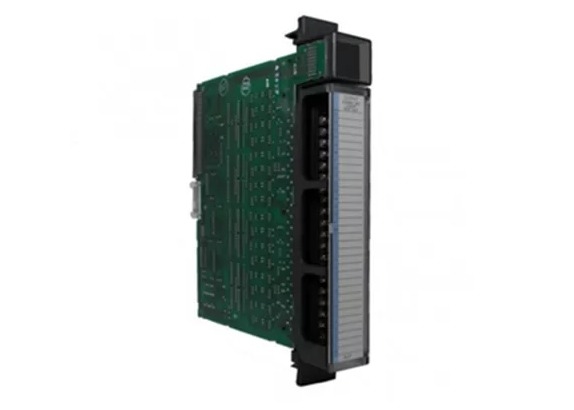

GE Fanuc IC697ALG320 Series 90-70 PLC アナログモジュール 高レベルアナログ出力システム
詳細情報:
主な特徴
高レベルアナログ出力機能
- デュアル出力タイプ: 1つのモジュールで電圧と電流の両方の出力信号を提供します。
- 独立した設定可能性: 4つの出力すべてを、電圧または電流出力として個別に設定できます。
- 電圧出力範囲: 単極または双極動作をサポートし、最大±10ボルトのフルスケール範囲。
- 電流出力範囲: 0~22.5 mAの電流ループ信号を生成します。
ユーザー中心の設定
- チャネル固有のスケーリング: 各出力チャネルに個別のスケーリング設定を適用できます。
- 高速更新パフォーマンス: 出力信号のタイムリー性と精度を保証するために、高速更新レートを誇ります。
- スイッチフリー設定: 設定中にジャンパーやDIPスイッチが不要になり、セットアッププロセスが簡素化されます。
- 工場校正: 工場で事前に校正されており、長期的な保持のために校正データは不揮発性EEPROMメモリに安全に保存されます。
直感的なソフトウェア設定
- 互換性のあるソフトウェア: MS-DOSまたはWindowsベースのプログラミングソフトウェアを介して設定可能。
- システム互換性: Windows 95またはWindows NTシステムでシームレスに動作し、Ethernet TCP/IPまたはSNPポート経由で接続できます。
- サポートされているプログラミングデバイス: IBM XT、AT、PS/2、またはその他の互換性のあるパーソナルコンピュータで動作します。
コア機能
デジタル-アナログ(D/A)変換
- データ取得: PLCバックプレーンを介してCPUまたは他のコントローラーからデジタルデータを受信します。
- 信号変換: 取得したデジタルデータを、統合されたデジタル-アナログ(D/A)コンバーターを使用してアナログ出力に変換します。
- 出力信号範囲: 最大±10ボルトのフルスケール電圧出力または0~22.5 mAの電流ループ信号を提供します。
- 解像度と保護
- 高精度: 16ビット解像度(65536分の1に相当)を備え、一貫したパフォーマンスのために14ビットの単調性を維持します。
- 電気的絶縁: 出力回路は、干渉を防ぎ、システムの安定性を確保するために、PLCバックプレーンから絶縁されています。
- 過電圧保護: モジュールを保護するために、過渡および定常状態の過電圧条件に対する保護機能を備えています。
メモリとアドレッシング
- アドレス参照: アドレスマッピングのために、PLCシステム内で%AQ参照を使用します。
- メモリ容量: PLCは、アナログ出力操作のために最大8Kワードの%AQメモリをサポートしています。
- メモリ割り当て: 各出力チャネルは、%AQメモリの1つの16ビットワードを占有します。
製品の説明
IC697ALG320は、Series 90-70プログラマブルロジックコントローラー(PLC)ラインナップに属する高性能アナログ出力モジュールです。元々GE Fanuc(Emerson Automationではありません)によって製造されたこのモジュールは、5スロットまたは10スロットのベースプレートの1つのスロットに収まるように設計されています。
消費電力に関しては、5VDCでバックプレーンから最大1.66A(8.3ワット)を消費し、電流出力機能を有効にするには、ユーザー電源から150 mAも必要です。4つの独立して設定可能な出力チャネルを備えており、必要に応じて電流信号(0-20 mA / 4-20 mA)と電圧信号(-10VDC / +10 VDC)を生成できます。
温度係数
モジュールの精度は温度の影響を受け、電圧動作の場合は摂氏25 PPM、電流動作の場合は摂氏50 PPMの係数があります。
IC697ALG320の主な機能は、PLCの制御処理ユニットからデジタルデータを受信し、統合されたDACを介してアナログ信号に変換し、正確なアナログ出力を提供することです。同時に、過電圧および過渡的な電気的イベントから保護します。
