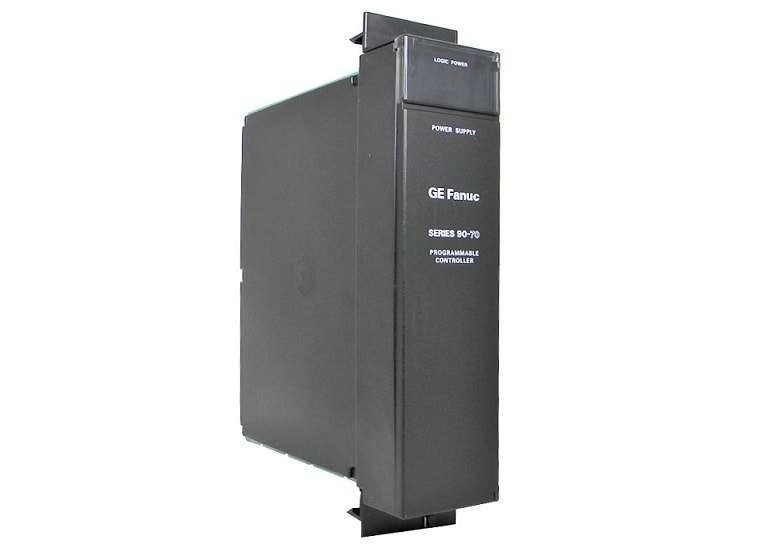

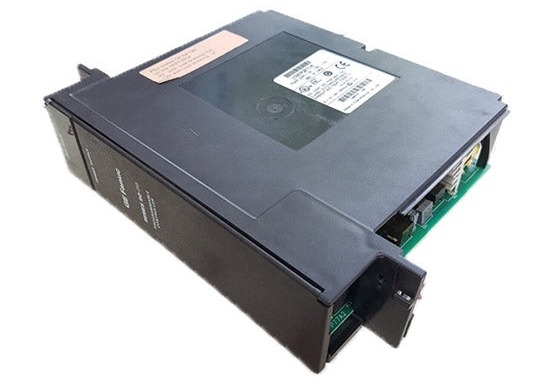

GE Fanuc IC697PWR710 電源モジュール 125 VDC リデンダント通信

GE Fanuc IC697PWR710 電源モジュール 125 VDC リダンダント通信

詳細情報:

IC697PWR710 は、プログラマブルロジックコントローラ (PLC) 用の専用電源モジュールで、特に Series 90-70 ベースプレートへの取り付け用に設計されています。その主な機能は、同じベースプレートに取り付けられた他のすべてのモジュールに電力を供給する、不可欠なバックプレーン電力を供給することです。

このモジュールは、外部 AC および DC 電源入力をサポートしています。90～264 VAC (周波数 47～63 Hz) または 100～150 VDC で動作します。全負荷時の最大入力電力は 90 ワットで、典型的な半サイクルピーク突入電流は 3 アンペア、力率は 0.95 を超えます。出力側では、最大 56 ワットの電力、5.1 VDC の公称出力電圧、4.90～5.25 VDC の出力電圧範囲を提供します。

保護と性能の特徴
IC697PWR710 は、過電圧および過電流保護メカニズムを内蔵しています。過電圧安全のため、内部電子回路は通常、出力を 6.2 ボルトにクランプします。過電流保護のため、内蔵電子リミットは電流を通常 12 アンペアに制限します。

追加の性能属性には、21 ミリ秒のライドスルー時間 (AC 入力が失われた後 21 ミリ秒間出力電力を維持することを意味します) と、VME 規格 C.1 への準拠が含まれます。システムノイズ耐性を高めるため、モジュールには専用のグランド端子が装備されています。この端子に接続する場合は、アメリカンワイヤゲージ (AWG) #12 ワイヤ (または 3.3 mm² ワイヤ) を使用してください。このモジュールグランド (GND) 端子は、ラックの GND 端子に接続する必要があり、これはさらに機能アースに接続されます。すべての接続は、12 in-lb (1.3 N-m) のトルクで締め付け、75°C 定格の銅導体のみを使用する必要があります。

設計とインストールの詳細
GE Fanuc 製の IC697PWR710 は、Series 90-70 PLC プラットフォームの主要コンポーネントであり、120～240 VAC または 125 VDC をカバーする定格入力範囲を備えています。アクティブ力率補正回路を組み込んでおり、力率を安定させ、過大な回路ブレーカーや配線の必要性をなくし、設置とメンテナンスのコストを削減します。

重要な設計上の焦点はヒューズ保護です。過電圧状態が内部障害を引き起こした場合、モジュールは電源ヒューズが開かないように設計されています。同様に、12 アンペアの電子過電流制限は、電流が最大定格を超えたときに、出力電圧を下げることによって機能します。これにより、高負荷が軽減または除去されるまでモジュールが安全に保たれ、ヒューズの故障を回避できます。

IC697PWR710 は、デュアルラック保護も提供します。2 つのラックに電力を供給でき、2 番目のラックは 5 VDC のみを必要とし、両方のラックの総電力需要はモジュールの容量内に収まります。プラグインモジュールとして、標準の IC697 ラックまたは VME インテグレーターラックの左端のスロットに取り付ける必要があります。電源へのアクセスは、左隅をしっかりと握ることで簡単に開くことができるドアによって簡素化されています。
