| 起源の場所: | アメリカ合衆国 |
| ブランド名: | AB |
| モデル番号: | 1766-L32BWA |

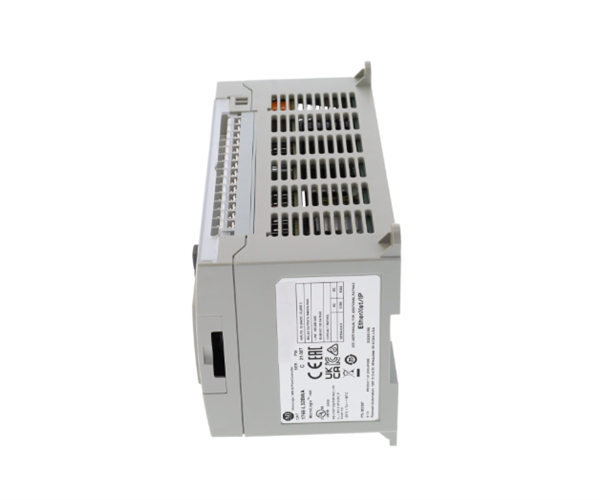

記述1766-L32BWA
1766-L32BWAは,Bulletin 1766製品ファミリーのマイクロロジックス 1400コントローラである.このコンパクトコントローラには,コンボRS232 / RS485ポートなどの3 (3) つの通信ポートが統合されています.隔離されたRS232ポートとイーサネット通信ポート12 (12) の高速 24V DC,8 (8) の通常の 24V DC 入力,および12 (12) のリレー出力からなるインプットと出力チャネルを組み込みています.
| 製造者 | アレン・ブラッドリー |
|---|---|
| 製品タイプ | マイクロロジックス 1400 コントローラー |
| 製品ライン | マイクロロジックス 1400 |
| 部分番号 | 1766-L32BWA |
| UPC | 612598518104 |
| 体重 | 20.06ポンド (0.94kg) |
| 製品ファミリー | マイクロロジックス |
| モジュールの種類 | コントローラー |
| インプット | (12) デジタル・ファスト 24V DC, (8) デジタル・ノーマル 24V DC |
| 生産量 | (12) リレー |
| I/O の数 | 32ポイント |
| 動作力 | 110-240V AC |
| 単一の入力数 | 20 (20) 120VAC |
| チャンネル数 | (20) IP, (12) OP |
| アナログ入力信号範囲 | 何もない |
| 記憶力 | 20 KB |
| 単一の出力の数 | 12 (12) リレー |
| 特徴 | 組み込みRTC |
| 電源 | 100/240V AC |
| 入力電源 | 100から240VAC |
| 動作頻度 | 47〜63 Hz |
| ワイヤの大きさ | 22〜14 AWG |
| 電力消費量 | 120VA |
| ケーブルの長さ | 30m |
| 電源の入流電流 | 120V AC: 8ms の 25A 240V AC: 4ms の 40A |
| 決議 | 12ビット |
| 通信ポート | 1 RS232 / RS485; 1 イーサネット; 1 RS232 |
| サポートされたプロトコル | シリアル:DF1,ASCII,MODBUS RTU,DNP3,DH485 イーサネット:イーサネット I/P,DNP3,MODBUS TCP/IP |
| UNSPSC | 32151705 |
| マウント | パネルのマウント / DIN Rail |
1766-L32BWAは,アレン・ブラッドリーが製造する廃止されたプログラム可能な論理コントローラ (PLC) である.このコントローラはMicroLogix 1400製品ファミリーに属している.機械レベル自動化や小さなプロセスで使用するために特に互換性があります.
このコントローラには,12 (12) の高速24VDC入力,8 (8) の標準24VDC入力,12 (12) のリレー出力が組み込まれています.高速入力は,100kHzの定数周波数で高速スイッチデバイスをサポートします.標準24VDC入力は一般用途に使用され,リレー出力は異なる電圧カテゴリで動作することができる.異なる名目電圧のアクチュエーションで電荷を電源化する用.
統合通信ポートには,1 (1) コンボ隔離RS232/RS485ポート,1 (1) RS232通信ポート,1 (1) イーサネット I/Pポートが含まれます.これらの通信ポートは,異なるパートナーデバイスと通信するために個別に操作することができますサポートされているプロトコルは,DF1,DH485,ASCII,DNP3 Serial,DNP3 Ethernet,MODBUS RTU,MODBUS Ethernet,およびASCII プロトコルである.
RS485の配線経由でMODBUS RTUとして構成された場合,最大32台のデバイスが接続できるダイジーチェーントポロジーを実装することができる.これは電源メーターと他のMODBUSデバイスを統合するための理想的なソリューションですDNP3は,通常,インテリジェント電子デバイス (IED) と通信するためにサブステーション自動化に使用されます.イーサネットプロトコルは,線形トポロジーで複数のデバイスと通信するための最も近代的でユーザーフレンドリーなプロトコルです.ASCIIプロトコルは,特に製造分野では,工場自動化で使用される.最も一般的なアプリケーションは,特定の製品のバーコードデータの読み取りである.
Allen-Bradley 1766-L32BWAは,MicroLogix 1400 プログラム可能な論理コントローラシリーズの一部である.EtherNet/IP,EtherNet/IPなどの以前のMicroLogix 1100コントローラの機能を組み合わせている.オンライン編集機能ネットワーク設定,コントローラとI/Oの状態の表示,監視,操作のためのLCDのバックライトも搭載している.1766-L32BWAコントローラには120〜240VACの入力電力が必要で,バッテリー付きRAMがありますデジタル I/O ポイント 32 つをサポートし, 12 つの (12) デジタル急速 24 ボルト DC 入力, 8 つの (8) デジタル正規 24 ボルト DC 入力,および 12 つの (12) リレー出力で構成されています.7 (7) 1762 拡張 I/O モジュールまで拡張できます1766-L32BWAは,通信のために,隔離されたRS-232/485ポート,イーサネットポート,および隔離されていないRS-232ポートを持っています.時間ベースの制御を必要とするアプリケーションの参照を提供するために,埋め込まれたリアルタイムクロックがあります. 設置のために,パネルまたはDIN-Railを設置するオプションがあり,開いた囲いがあります.乾燥した工業環境で,電路はオーバーボルト クラスIIを超えない. 1766-L32BWAコントローラには,その前身が欠けているさまざまな強化機能があります.イーサネットポートは,DNP3プロトコルサポートだけでなく,Webサーバーと電子メール機能を提供します.DH485/DF1/Modbus RTU/DNP3/ASCII プロトコルサポートの2つのシリアルポート. 6つの内蔵100kHz高速カウンター (DCコントローラのみ) を搭載.また,ユーザープログラムとデータのためのメモリ20KBも搭載している.
