| 起源の場所: | アメリカ合衆国 |
| ブランド名: | AB |
| モデル番号: | 1794-OF4I |

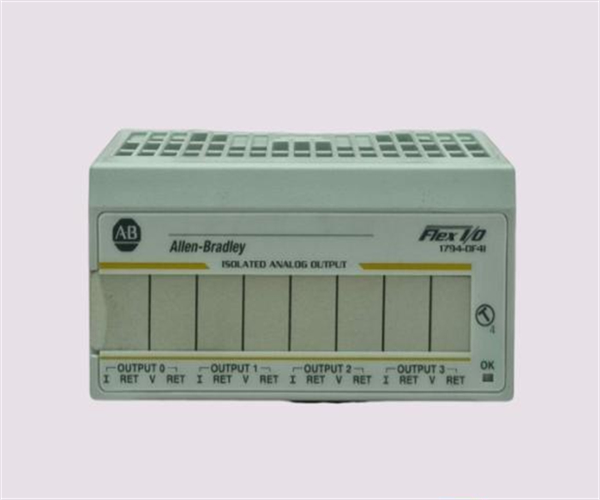

1794-OF4Iの記述
アレン・ブラッドリー 1794-OF4Iは,4つの (4) 単離アナログ出力チャネルを備えたFlex I/O孤立アナログ出力モジュールである.このモジュールは4-20mA,0-20mAを含む出力電流信号をサポートする.±10 VDC のような電圧信号, 0-10 VDC, ±5 VDC,および 0-5 VDC. 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS,および 1794-TBNを含むFlex I/O端末ベースと互換性がある.このモジュールはまた,任意の 1794 Flex I/O アダプターと完全に互換性があります分散型I/Oアプリケーションの実装に理想的です.
| 製造者 | アレン・ブラッドリー |
|---|---|
| 製品タイプ | Flex I/O 単離出力 アナログモジュール |
| 製品ライン | フレックス I/O 1794 |
| 部分番号 | 1794-OF4I |
| UPC | 612598171583 |
| 体重 | 40.00ポンド (1.81 kg) |
| 更新率 | 2.5/5.0 ms すべてのチャンネル |
| 変換タイプ | デジタルからアナログ変換器 |
| 決議 | 15ビットプラス記号 |
| 製品説明 | Flex IO 高出力モジュール |
| 出力数 | 4 (4) 孤立 |
| 出力型 | 4〜20 mA,0〜20 mAと ±10VDC,0〜10VDC,+/- 5VDCと 0〜5VDC |
| 電圧解像度 | 0.320 mV/cnt |
| 現在の解決法 | 0.656 mA/cnt |
| 全スケールの63%へのステップレスポンス | < 25 ̇s |
| ターミナルベース | 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS, 1794-TBN |
| 外部の直流電源 | 24V DC |
| 外部の直流電源範囲 | 19.2...31.2V DC (5%の交流波動を含む) |
| マウント | DINレール |
| 動作温度 | 0~55°C (32~131°F) |
| 貯蔵温度 | 摂氏40°Cから85°Cまで |
| 振動 | 5g @ 10から500Hz |
| 操作ショック | 30g |
| 生産量 | 4 孤立 |
| 電圧出力に対する電流負荷 | 最大3mA |
| FlexBus の電流 | 50mA |
| 隔離電圧 | 120V連続 |
| 出力電流端末 | 4〜20mA |
| 出力電圧端末 | +/- 10V |
| 熱分散 | 16 BTU/h @ 31.2V DC 最大 |
アレン-ブラッドリー 1794-OF4Iは,4つの孤立したアナログ出力を持つFLEX I/O アナログモジュールである.1794TBT,1794TB3,1794TB3TS,1794TB3S,1794-TBNFこのモジュールは,DINレールまたは直接パネルに搭載できる.開いた囲みがあり,寸法は3.7 x 2.6 x 3.7インチである.
1794-OF4Iモジュールの外部直流電圧範囲は,5%のACリップルを含む19.2〜31.2VDCである.モジュールは24VDCで外部直流電源電流210mAを必要とする.一度に1つのチャンネルで最大30Vまたは32mA連続の過負荷に対応. モジュールは,出力電圧の最大電流負荷3mAと出力電圧の抵抗負荷0〜750オームに対応できる. 輸出電流範囲は4-20mAと0-20mA,両方ともユーザが設定できる出力電圧は ±10 V, ±5 V, 0-10 V,または 0-5 V に設定できます.また,ユーザーによって設定できます.電圧と電流端末の両方が,モジュールが正しく構成されるまで0出力になります.
1794-OF4Iは,この電圧で最大熱消耗が16 BTU/hで,最大電源消耗は31.2 VDCで4.7 Wである.モジュールの隔離電圧は,使用された端末ベースユニットに依存します. 1794-TBN ベースユニットに接続されたときに 250 V の連続隔離評価と,他の互換性のあるベースユニットで 120 V の連続隔離評価を提供しています.そしてFlexBusの電流需要は50mAモジュールの解像度は15ビットプラスサインで,電圧解像度は0.320mV/cnt,電流解像度は0.656mA/cntです.すべてのチャンネルの更新速度は2.5または5ミリ秒です.ステップレスポンスは,全スケールの63%で25μs未満.
電圧端末と電流端末の両方が,25°Cで完全なスケールの0.1%の絶対精度を提供します.しかし,精度変動は温度によって異なります:電圧端末の0.0012%.現在端末では1°Cあたり0025%のフルスケール. 1794-OF4Iは,デジタルからアナログ (DAC) 変換を使用し,解像度は15ビットプラスサインまたは電圧の0.320mV/cnt,および0.電流について 656 mA/cnt.
このモジュールは,すべてのチャンネルで均等に設定できる,すべてのチャンネルで2.5 msまたは5.0 msの信号更新率を提供します.全スケールの63%へのステップレスポンスは<25 μsです.電流の出力電圧の負荷が3mAモジュールは工場校正ですが,必要に応じて手動校正も可能です.一度に1つのチャンネルで30V連続または32mA連続の最大過負荷を耐える.
1794-OF4Iは,1794TB2,1794TB3,1794TB3S,1794TB3T,1794TB3TS,1794TBNなどの端末ベースユニットと完全に互換性がある.5VDCのFlexBus電圧と50mAのFlexBus電流を必要としますモジュールの外部電源は,適用される電圧範囲が19.2~31.2VDCで,名目24VDCが必要です.
1794-OF4Iは,DINレールに固定したり,キャビネットのサブパネルに直接固定したりできます.また,利用可能なすべてのFlex I/O通信アダプターと互換性があり,危険な場所での使用に承認されています..
