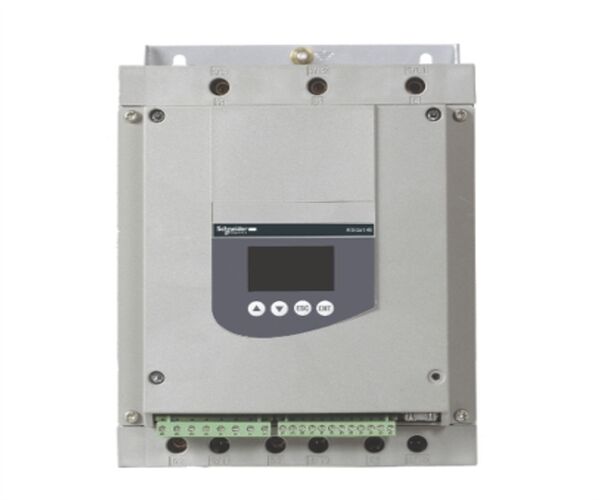

ATS48D88Qの説明
このAltistart 48ソフト・スタート/ソフト・ストップユニットは,トーク制御のソフト・スタートと3相アシンクロンモーターの停止に使用される6つのタイリスターを持つコントローラです.ソフト・スタートと減速機能,機械とモーター保護機能制御システムと通信する機能も備えています. 230Vから415VACまでの電源電圧で動作し,最大88Aの電圧で動作します.Altistart 48 トーク制御は,機械的なストレスをなく起動し,水力転換のスムーズな制御を可能にします荷重に関係なく 調整が迅速で簡単ですモーター電源線に接続されている場合,標準アプリケーションでは 45kW (400Vでは) まで,重度のアプリケーションでは 37kW (400Vでは) まで,電力の指定されたモーターに適しています.標準的なアプリケーションでは75kW (400Vで) と厳しいアプリケーションでは55kW (400Vで) までの電力を搭載するモーターに適しています.重量は8.3kgで,その寸法は幅190mm,高さ290mm,深さ235mm. それは,最も一般的なアプリケーションに使用するために設計されています 遠心機,ポンプ,ファン,圧縮機とコンベア,主に建築物で見つけられるものIEC/EN 60947-4-2規格に準拠し,CE,UL,CSA,DNV,C-Tick,GOST,CCC,NOM,SEPRO,TCFで認定されています.Altistart 48は,RJ45接続ポートを通じて Modbus バスに直接接続されています.また,Ethernet,Fipio,Profibus DPおよびDeviceNetネットワークにモジュール (ブリッジまたはゲートウェイ) を介して別々に注文することができます.垂直 (+/- 10°) にパネルに設置するように設計されています.Altistart 48は,制御されたスタートと減速のためのトルク制御システム (TCS) と,囲みや制御システムに簡単に統合されるため,高い性能を提供します..この範囲は,機械や水力学的ストレスを軽減し,エネルギー損失や温度上昇を制限することで,機械の動作を継続的に改善します.
ATS48D88Qの仕様
メイン
| 製品ラインナップ |
アルティスタート 48 |
| 製品または部品の種類 |
ソフトスターター |
| 商品の目的地 |
アシンクロンモーター |
| 製品特有の用途 |
重労働産業とポンプ |
| 装置の略称 |
ATS48 |
| 使用カテゴリー |
AC-53A |
| 電力供給電圧 |
230...415 V - 15...10% |
| 電源の周波数 |
50...60 Hz - 5...5% |
| モーターの電源 kW |
特殊用途のモーターデルタ端末への 400 V の 55 kW の接続
標準用途のモーターデルタ端末への 400 V の 75 kW の接続
18.5 kW 230 V の電圧で,モーターの電源線に接続し,重度のアプリケーション
標準用途のモーター電源ラインの230V接続で22kW
重度の用途のためのモーターデルタ端末への330Vの37kW接続
重度の用途のためのモーター電源ラインの400V接続で37kW
標準用途のモーターデルタ端末への接続で,45 kW 230 V
標準用途のモーター電源ラインの 400 V 接続で 45 kW |
補完
| デバイスの接続 |
モーターデルタ端末へ
モーターの電源ラインで |
| 保護タイプ |
段階障害:ライン
熱保護:モーター
熱保護:スタート |
| 基準 |
IEC 60947-4-2 |
| 製品認証 |
CCC
CSA
SEPRO
UL
C チェック
GOST
NOM 117
TCF
DNV |
| 標識 |
CE |
| ディスクレート入力番号 |
5 |
| ディスクレート入力型 |
PTC,25 °Cで750オム
(Stop, Run, LI3, LI4) ロジック, <= 8 mA 4300 オーム |
| ディスクレート入力ロジック |
ポジティブな論理 停止,実行, LI3, LI4 状態0: < 5 V,状態1では <= 2 mA: > 11 V, >= 5 mA |
| 最小切換電流 |
リレー出力に対して 6 V DC で 10 mA |
| 離散出力番号 |
2 |
| ディスクレート出力型 |
(LO1) ロジック出力 0 V 共通構成可能
(LO2) ロジック出力 0 V 共通設定可能
(R1) リレーの出力 欠陥 リレー NO
(R2) リレーの出力 スタートリレーの終わり NO
(R3) レーレー出力 NO |
| アナログ出力タイプ |
出力電流AO: 0-20mAまたは4-20mA,インパデンス <500オーム |
| 通信ポートプロトコル |
モッドバス |
| コネクタタイプ |
1 RJ45 |
| 通信データリンク |
シリアル |
| 物理インターフェース |
RS485 多滴 |
| 伝送率 |
4800, 9600 または 19200 bps |
| 機能利用可能 |
外部バイパス (オプション) |
| 操作位置 |
垂直 +/- 10度 |
| 高さ |
290 mm |
| 幅 |
190mm |
| 深さ |
235mm |
| 純重量 |
8.3kg |
