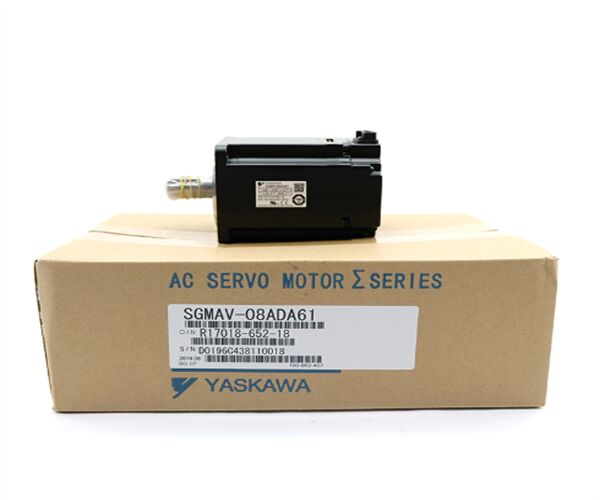

サーボモーター SGMAV-08ADA61 ヤスカワ 750W 0.75kW SGMAV08ADA61

記述についてSGMAV-08ADA61

SGMAV-08ADA61モデルYaskawa の Sigma II ラインナップ から 高い 性能 の サーボ モーター が 搭載 さ れ て い ます. 2.39 ニュートン メートル の ノーマル トーク を 達成 でき,最大 トーク は 7.16 ニュートン メートル に 及び ます.精度のために設計されたこのモーターは,1分間に3000回転の速度で動作し,必要に応じて1分間に6,000回転のピーク速度に対応するように設計されています

サーボモーターは5.3Aの電流量で,最大電流消費量は16.6Aで,大きな負荷の適用に適しています.隔熱装置はB級に分類されていますこのモーターは,効率的な電源伝送を保証する直接駆動方法を採用しています.

SGMAV-08ADA61は,冷却なしで 0 °C から 40 °C の環境条件で効果的に動作します.保存温度が -20°Cから85°Cまで 耐えるように設計されていますまた,IP65の保護評価を有し,塵に耐える構造と水噴出防止を示しています.この特徴の組み合わせにより,Yaskawa SGMAV-08ADA61 サーボモーターは,要求の高い自動化および制御アプリケーションの強力な候補です.

シグマIIシリーズのヤスカワSGMAV-08ADA61サーボモーターは,高性能アプリケーションのために設計されています. 2.39ニュートンメートル,最大トルク7のノーマルトルクを提供します.16ニュートンメートル, 定速3000RPMをサポートし,最大6000RPMに達する.

Sイミラー 製品




ステップモード
下記は最も一般的な運転モードです.
• 波動駆動 (1相オン)
• フルステップドライブ (2段階オン)
• 半ステップドライブ (1 & 2 段階オン)
• マイクロ ステップ (継続 的)
変化する電流)
次の議論については,図6を参照してください.
波動駆動では,任意のタイミングで1つのローリングのみが電力を供給されます.ステータは,
A → B → A → B の順序と,ローターのステップは 8 → 2 → 4 → 6 の位置から同じ巻き込みパラメータを持つ単極と双極のワンドモーターのために,この興奮モードは,同じ機械的な位置をもたらすだろうこの駆動モードの欠点は,単極回転モーターでは,特定のタイミングでモーターの総回転の25%のみ,二極回転モーターでは,わずか50%のみを使用していることです.自動車から最大トルク出力を得ていないことを意味します.




スターターは,任意の時点で2つの相を電源化しています.
AB → AB → AB → AB → AB の順序と,位置1 → 3 → 5 → 7から回転器のステップ.フルステップモードは,ドライブ上の1段階と同じ角運動をもたらすが,機械的な位置はフルステップの半分に偏っている.. The torque output of the unipolar wound motor is lower than the bipolar motor (for motors with the same winding parameters) since the unipolar motor uses only 50% of the available winding while the bipolar motor uses the entire winding.
ハーフステップドライブは,波とフルステップ (1&2相オン) のドライブモードの両方を組み合わせます.
一つの段階が電源を供給され,他の段階では各ステータに1つの段階が供給されます.
スタータは,順序 AB → B → AB → A → AB → B → AB → A と
ローターのステップは位置1 → 2 → 3 → 4 → 5 → 6 → 7 → 8から,これは,1または2相オンモードの半分である角運動をもたらします.半減すると共鳴と呼ばれる現象が減少します
1~2段階の駆動モードで体験できる




シンクロノス速度
ステータの磁場が回転する速度で,
周波数の関数である. 周波数の関数は,回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転
動力源とモーター内のポール数 (ポールペア) の関係
インダクションモーターのSSを計算するには
1 SS = (120 X f) /P
どこに:
SS = 同期速度 (RPM)
f = 周波数 (サイクル/秒) = 60
P = ポール数 (ポールペア)
