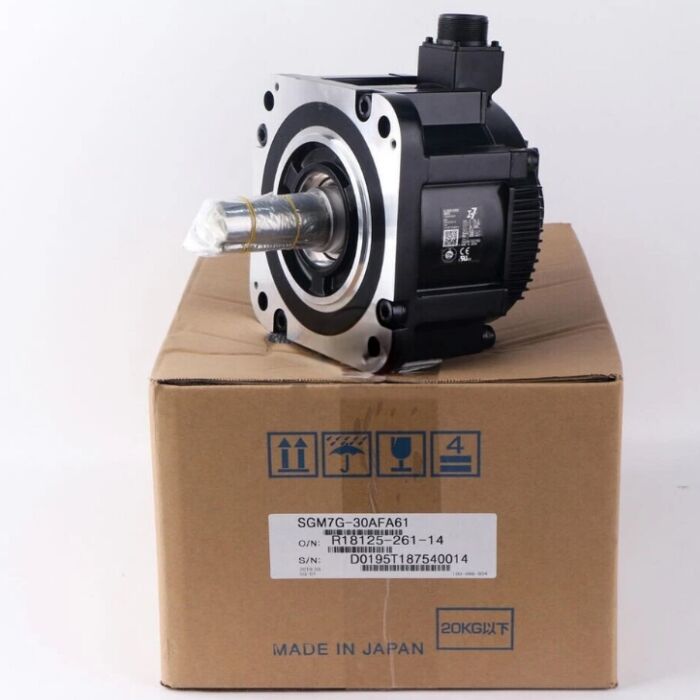

SGM7G-30AFA61 ヤスカワ工業サーボモーター 220V / 380V / 480V 3000rpm 1.5Kw

SGM7G-30AFA61 ヤスカワ工業サーボモーター 220V / 380V / 480V 3000rpm 1.5Kw

製品詳細:
起源の場所: 日本
ブランド名: Yaskawa
証明: CE
モデル番号: SGM7G-30AFA61
詳細情報
起源の場所:
日本
ブランド名:
Yaskawa
証明:
CE
モデル番号:
SGM7G-30AFA61
定格出力:
2.0kw
電圧:
220V / 380V / 480V
力:
1.5kW
頻度:
3000rpm
現在:
2.6A
温度:
0〜30°C
取引情報
最小注文数量:
1
価格:
交渉可能
パッケージの詳細:
新しい、オリジナル
受渡し時間:
5~7日
支払条件:
T/T、L/C
供給の能力:
100
製品の説明

SGM7G-30AFA61 安川産業用サーボモータ 220V / 380V / 480V 3000rpm 1.5Kw



SGM7G-30AFA61 説明

安川SGM7G-30AFA61は、高性能、中容量の サーボモータΣ-7(シグマ7)シリーズのフラッグシップモデルです。高トルク、堅牢な性能、高速性能の優れたバランスを実現するように設計されており、要求の厳しい産業オートメーションシステムに最適です。互換性のあるΣ-7シリーズサーボドライブ(例:SGD7S)と組み合わせて使用するように設計されており、強力でスムーズかつ正確なモーションコントロールを必要とするアプリケーションで優れています。「G」サフィックスは標準慣性設計を示しており、幅広い一般的な産業用途に汎用性があります。高分解能アブソリュートエンコーダを内蔵しており、電源投入後の原点復帰シーケンスを必要とせずに正確な位置決めが可能です。SGM7G-30AFA61は、信頼性、効率性、優れた動的応答を必要とする高性能機械を駆動するための主要コンポーネントです。

SGM7G-30AFA61 特徴

  • 優れた動的性能:Σ-7シリーズの一部であり、優れた整定特性と優れた外乱除去のために高速応答周波数を備えており、変動する負荷下でも安定した正確な位置決めを保証します。
  • 高分解能マルチターンアブソリュートエンコーダ:• 24ビット(16,777,628パルス/回転)バッテリーレスマルチターンアブソリュートエンコーダを搭載しています。これにより、電源投入時の原点復帰が不要になり、複数回転にわたる絶対位置を提供し、非常にスムーズな低速動作と高い位置決め精度に貢献します。
  • 高トルク&高速性能:• コンパクトなフレームで高い定格トルクと最大トルクを発揮し、高速回転をサポートし、より速い機械サイクルとより重い負荷を処理する能力を実現します。
  • 高効率&低発熱:• 最適化された磁気回路設計と高品質の材料を採用し、電気的損失を最小限に抑え、エネルギー効率を向上させ、発熱を抑制します。
  • 高剛性&耐久性:• 高剛性シャフトや高品質ベアリングなど、堅牢な機械部品で構成されており、過酷な産業環境での長寿命と信頼性の高い動作を保証します。
  • 高度な振動抑制:• Σ-7ドライブと組み合わせると、ドライブの高度な振動抑制制御II+を最大限に活用し、機械共振を最小限に抑え、あらゆる速度でよりスムーズな動作を実現します。
  • オイルシール&ブレーキオプション:• オイルミストやチップにさらされる環境向けにオプションのシャフトシール(サフィックスで指定)と、電源オフ時の負荷保持用のオプションの電磁ブレーキをご利用いただけます。

SGM7G-30AFA61 材料と主な用途

  • 材料:• モータフレームは、効果的な放熱と軽量化を実現する高強度アルミニウム合金ダイカストです。ステータは、プレミアム電磁鋼板と高エネルギーネオジム鉄ボロン(NdFeB)永久磁石を使用しています。ロータシャフトは、精密機械加工された硬化鋼です。シールは、高品質のニトリルゴムまたはフッ素ゴムです。
  • 主な用途:
    • 工作機械:• CNCマシニングセンタ、旋盤、フライス盤の送り軸(X、Y、Z)、工具交換装置、タレットの駆動。
    • 産業用ロボット:• 中〜大型の関節ロボットおよびガントリーロボットのベース、アーム、手首ジョイントの主要アクチュエータとして機能。
    • 包装&コンバーティング:• フォームフィルシール機、大型バガー、印刷機、ロータリーダイカッターの高トルク主駆動の動力源。
    • マテリアルハンドリング:• 高い起動トルクと正確な速度制御を必要とするローラー、コンベア、パレタイザーの駆動。
    • 射出成形機:• 正確な計量および射出フェーズのためのスクリューの動きの制御。

SGM7G-30AFA61 重要なパラメータ

パラメータカテゴリ
仕様
モデル
安川SGM7G-30AFA61(Σ-7シリーズ、標準慣性)
モータシリーズ
Σ-7(シグマ7)
定格出力
3.0 kW
定格トルク
14.3 N·m
最大トルク
42.9 N·m
定格速度
2000 r/min
最大速度
3000 r/min
瞬間許容速度
3450 r/min
定格電流
16.5 A
最大電流
49.5 A
電力定格(kW/s)
61.4
ロータ慣性(J)
12.6 x 10⁻⁴ kg·m²
トルク定数
0.866 N·m/A
逆起電力定数
86.5 V/krpm
巻線抵抗(線間)
0.161 Ω
巻線インダクタンス(線間)
1.31 mH
エンコーダ
24ビットバッテリーレスマルチターンアブソリュートエンコーダ(Hiperface DSL)
位置検出
16,777,628パルス/回転
絶縁クラス
クラスF(155℃)
保護構造
IP65(シャフト貫通)
シャフト仕様
標準:キー溝付きストレートシャフト。 注:• モデル番号の「61」は、通常、シャフト/シール/ブレーキオプションを指定します。この場合、特定の機械的寸法、キー溝シャフト、および標準シールを示します。正確な「61」仕様については、公式マニュアルを参照してください。
振動グレード
V-15以上
重量
約20 kg(正確な構成によって若干異なります)
互換性のあるアンプ
安川Σ-7シリーズサーボドライブ(例:この3.0kWモータの場合はSGD7S-550A00A002)



よくある質問:


1. Q:商品に保証はありますか?
A:はい、当社の商品はすべて保証付きです。新品には1年間の保証、中古品には6ヶ月間の保証を提供しています。


2. Q:技術サポートを提供できますか?
A:私たちはこの分野で長年活動しています。問題が発生した場合は、お問い合わせください。問題解決に役立つエンジニアからの提案を提供します。


3. Q:商品を在庫していますか、それとも取引のみですか?
A:当社には商品のための大きな倉庫があり、倉庫に多くの商品を保管しているため、短納期で商品をお届けできます。
