| ブランド名: | AB |
| モデル番号: | IC695PSD140 |

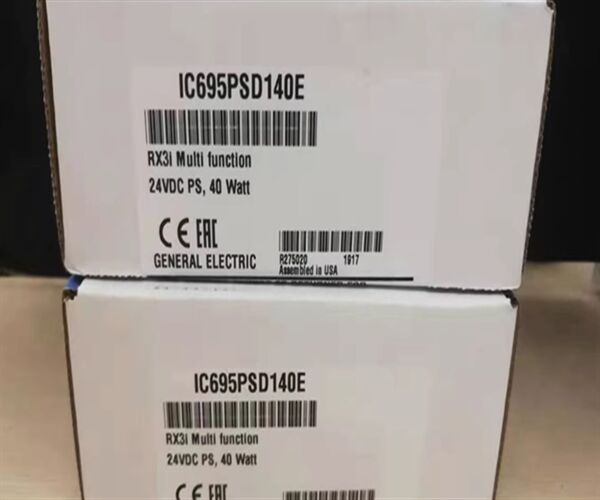

IC695PSD140 | GE Fanuc | 多目的電源モジュール
IC695PSD140の説明
GE Fanuc Emerson IC695PSD140は、40ワットの電力を供給する高効率電源です。IC695PSD140は、18〜30ボルトDCの入力電圧範囲をサポートし、3つの異なる出力電圧（異なる電力）を提供します。3.3ボルトDC（電力30ワット）、5.1ボルトDC（電力30ワット）、24ボルトDC（電力10ワット）です。IC695PSD140には、単一ヒューズ保護が組み込まれており、4つのLEDステータスインジケーターと前面のオン/オフ出力スイッチがあります。この電源は、5ボルトDC出力で7アンペア、3.3ボルトDC出力で10アンペアの過電流をサポートしています。IC695PSD140のグランド、±24V電源、MOVの端子は、14〜22 AWGケーブルで個別に配線できます。
IC695PSD140は、DC入力で最大60ワットの入力電力と、100ミリ秒の短時間で4アンペアの突入電流をサポートしています。IC695PSD140は合計40ワットの電力を供給し、10ミリ秒のホールドアップ時間を持ちます。IC695PSD140には、偶発的な感電の危険からユーザーを保護するためのドアがあります。IC695PSD140は、RX3iユニバーサルバックプレーンに、単一のバックプレーン電源または最大3つの他の多目的電源として簡単に単独で取り付けることができます。この電源の重量は、出荷時で約250グラム（0.55ポンド）で、産業用途向けに0〜60度摂氏（32〜140度華氏）で動作します。
部品番号IC695PSD140は、GE Fanucが製造したオートメーションRX3i PacSystemです。このデバイスには、4つの異なる発光ダイオード（LED）インジケーターが付属しています。電源を示すLEDの色は琥珀色または緑色で、電源障害を示すLEDの色は赤色です。琥珀色のインジケーターは、過負荷および過熱エラーを示すためにも使用されます。すべてのLEDインジケーターは、モジュールの現在のステータスを表示するために使用されます。24ボルトDC、つまり直流は、現在の公称電圧定格です。18〜30ボルトの直流は、このモジュールの入力電圧範囲です。40（40）ワットが、このモジュールの最大出力電力定格です。3つのすべての出力を利用して、IC695PSD140は最大40（40）ワットの定格出力を生成できます。ただし、絶縁は提供されていません。このモジュールは、IC695PSD040やIC695PSA040などの他の電源モジュールと一緒に使用しないでください。また、容量増加モードまたは冗長モードで使用しないでください。このデバイスは、RX3iユニバーサルバックプレーンを使用したインストールをサポートしています。
前述のように、IC695PSD140電源モジュールは、IC695PSD040またはIC695PSA040電源モジュールと一緒に使用しないでください。これは、特に容量増加モードと冗長モードに適用されます。ユーザーがこれらの要件を遵守しない場合、モジュールに深刻な損傷を引き起こす可能性があります。このモジュールの端子電流定格は6アンペアです。5.1ボルト直流は、このモジュールの出力電流定格です。
| ブランド | GEオートメーションFanuc / Emersonオートメーション |
| シリーズ | Rx3i PacSystem用24 VDC、40ワット、多目的電源 |
| 部品番号 | IC695PSD140 |
| 電源タイプ | DC入力電源 |
| 負荷容量 | 40ワット |
| 公称入力 | 24 VDC |
| 入力電圧範囲 | 18〜30 VDC |
| 入力電力 | 最大60ワット（全負荷時） |
| 突入電流 | 最大4アンペア、100ミリ秒 |
| 出力容量 | +5.1 VDC、30ワット / +3.3 VDC、30ワット / 両方の出力の合計最大40ワット。 |
| 出力電圧 | 5.1 VDC：5.0 VDC〜5.2 VDC（5.1 VDC公称）/ 3.3 VDC：3.1 VDC〜3.5 VDC（3.3 VDC公称） |
| デイジーチェーン接続されたPSD140電源の数/ユニバーサルバックプレーン内のPSD140電源の数 | 最大4 / 最大4 |
| 端子あたりの電流 | 6アンペア |
| 過電流 | 5 VDC出力：最大7 A / 3.3 VDC出力：最大10 A |
| 出力電流 | 5.1 VDC：0〜6アンペア / 3.3 VDC：0〜9アンペア |
| 絶縁（入力からバックプレーン） | なし |
| リップル（すべての出力）/ノイズ（すべての出力） | 50 mV / 50 mV |
| 重量 | 250 g（0.55 lb） |
