| 起源の場所: | 米国 |
| ブランド名: | Allen Bradley |
| モデル番号: | 1746-OA8 |

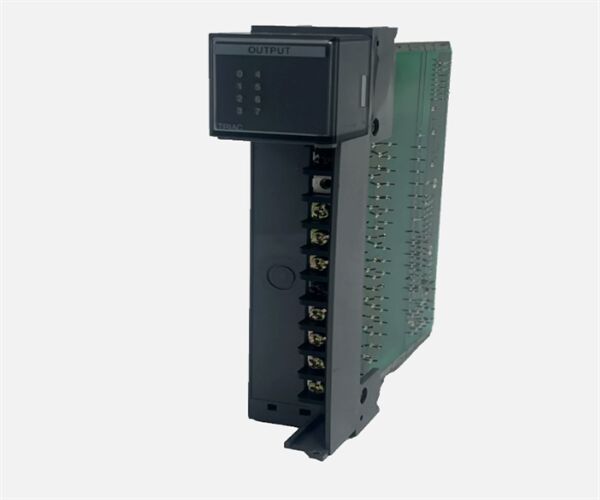

1746-OA8 の説明
Allen-Bradley 1746-OA8 は、SLC 500 AC 出力モジュールです。このモジュールは、47～63 Hz の周波数で 85～264 VAC の動作電圧範囲で動作する電気負荷を励起するために使用される、個別出力モジュールの一部です。モジュールの公称出力電圧は 120VAC および 240VAC で、1746 シャーシの単一スロットを占有します。
1746-OA8 の各チャネルは、30 °C (86 °F) で 1.0 A、60 °C (140 °F) で 0.50 A の連続出力電流を供給し、モジュールあたりの最大連続出力電流は 30 °C (86 °F) で 8.0 A、60 °C (140 °F) で 4.0 A です。さらに、各チャネルには、抵抗負荷の場合 1 ms の ON 信号遅延と、抵抗負荷の場合最大 11 ms の OFF 遅延信号があります。
1746-OA8 は、1.0 A で 1.50V の ON 状態出力電圧降下を伴い、185 mA @ 5VDC のバックプレーン電流を消費します。モジュールの最小負荷電流は 10 mA で、最大 OFF 状態リーク出力電流は 2 mA です。モジュールの最大サージ電流は、ポイントあたり 10 A (25 ms) です。
1746-OA8 は、SLC 500 プロセッサ用に予約されている最初のスロットを除く、1746 シャーシの利用可能なすべてのスロットに適合します。
設置の場合、このモジュールは電源がアクティブに供給されていないときにシャーシに取り付ける必要があります。このモジュールは、電源投入時の取り外しと挿入 (RIUP) をサポートしていません。
1746-OA8 は、OFF 状態で最大 2mA のリーク電流を持ち、各出力ポイントの最小電流負荷は 10mA です。各出力ポイントの最大電流は 1A で、60 °C では 0.5A に低下し、1746-OA8 モジュール全体の集計電流は 8A ですが、60 °C では 4A に低下する可能性があります。OFF 状態では 1A で 1.50V の電圧降下があり、モジュールは 25ms で 10A の出力電流サージを持っています。1746-OA8 の工場指定動作温度は 0 ～ 60 °C (32 ～ 140 °F) で、5 ～ 95% の結露しない相対湿度で使用し、-40 ～ 85 °C (-40 ～ 185 °F) の温度で保管する必要があります。2.5G @ 57-2000 Hz の動作振動に耐えるように構築されており、30G の衝撃定格を維持できます。1746-OA8 は、NEMA 標準 ICS 2-230 ノイズ耐性を備え、UL および CSA 認定を受けています。
| メーカー | Allen Bradley |
|---|---|
| カテゴリ | PLC |
| 製品ライン | SLC 500 |
| 部品番号 | 1746-OA16 |
| UPC | 662073521334 |
| 重量 | 0.44 ポンド (0.20 kg) |
| モジュールタイプ | 個別 AC 出力モジュール |
| グループ数 | 2 |
| グループあたりのチャネル数 | 4 |
| 公称出力電圧 | 120 / 240 VAC |
| 出力電圧範囲 | 85-264 VAC |
| バックプレーン電流消費 | 185 mA |
| ON 信号遅延、最大抵抗負荷 | 1 ms |
| OFF 信号遅延、最大抵抗負荷 | 11 ms |
| ポイントあたりの連続電流 | 30 °C (86 °F) で 1.00 A、60 °C (140 °F) で 0.5 A |
| モジュールあたりの連続電流 | 30 °C (86 °F) で 8.0 A、60 °C (140 °F) で 4.0 A |
| オン状態電圧降下、最大 | 1.0 A で 1.5V |
| ポイントあたりのサージ電流 | 10 A (25 ms) |
| 電圧範囲 | 85-265 ボルト AC |
| 出力 | 8 |
| 30 摂氏での電流/出力 | 1 アンペア |
| 60 摂氏での電流/出力 | 0.5 アンペア |
| バックプレーン電流 (5 ボルト) | 185 ミリアンペア |
| 電流/モジュール (30 摂氏) | 8 アンペア |
| アプリケーション | 汎用 |
| ステップ応答 | 60 ミリ秒イン、2.5 ミリ秒アウト |
