| 起源の場所: | 米国 |
| ブランド名: | Allen Bradley |
| モデル番号: | 1746-IB32 |

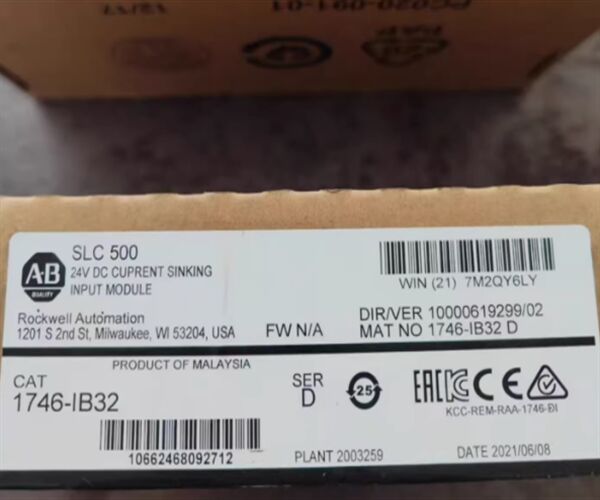

1746-IB32の説明
アレン・ブラッドリー1746・IB32は,SLC 500の離散入力モジュールである.このモジュールは,名義電圧24VDCと電圧範囲15-30VDC @ 50 °C (122 °F) または15-26で動作する.4V DC @ 60 °C (140 °F)このモジュールは,スイッチ,センサー,補助コンタクト,その他のバイナリーまたはオン/オフデバイスなどの電気機器のインターフェースに使用されます.最大32 (32) つの入力信号が,組み込み32 つの入力モジュールチャネルを通じてこのモジュールに接続できます..
SLC 500 モジュールスタイルのハードウェアと理想的には,任意のSLC 500プロセッサと使用に互換性があります.制御装置に沿って,または拡張型I/Oラック,またはSLC 500通信アダプターに沿ってリモートI/OシャシーへSLC 500 コントローラー専用のスロット1を除いて 1746 シャーシの任意のスロットに直接インストールできます.
1746-IB32は,最大オフ状態入力電圧5VDC,名目入力電流5.1mA @ 24V DC,最大オフ状態入力電流1で5VDCで50mAのバックプレーン電流を抽出しています.5 mA 標準的な信号遅延は 8 ms で,オンからオフ,オフからオンへの信号移行の両方.
モジュールを設置する際には,このモジュールはRemoval and Insertion Under Power (RIUP) をサポートしていないため,シャシーから電力を取り除くことを確認します.それは,RTBが同じタイプの別のモジュールに挿入することを可能にするように,モジュールへのリモート配線だけでなく,簡素化された保守を許可する取り外せる端末ブロックと付属しています.
1746-IB32は,バックプレーンとI/Oの間で60秒間,AC1500Vでテストされたバックプレーンから隔離を提供し,AC1500Vの介電阻を持っています.オン状態の回路全体での最小電圧は15です.0ボルトDCで,OFF状態では,最大電圧下降は5.0ボルトDCで,最大流出電流は1.5mAです.1746-IB32モジュールは,オンとオフモードの入力で最大3msの信号遅延時間があり,総名目入力電流は5.1 mA 24 V DC 名電圧で. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
| 製造者 | アレン・ブラッドリー |
|---|---|
| カテゴリー | PLC |
| 製品ライン | SLC 500 |
| 部分番号 | 1746-IB32 |
| GTIN | 10662468092712 |
| 体重 | 00.38ポンド (0.17 kg) |
| モジュールの種類 | デジタルDC入力モジュール |
| 入力の数 | 32 入力 |
| 入力電圧 | 24VDC |
| 稼働電圧範囲 | 50°Cで15から30VDC;60°Cで15から26.4VDC |
| 入力遅延時間,オフからオンへ | 3 ms |
| 電源分散,各チャンネル | 0.20ワット |
| パワー分散,モジュールごとに | 6.65ワット |
| バックプランの電流 24 伏 | 0mA |
| バックプランの電流 5 伏 | 0.05A |
| 電圧範囲 | 15~30ボルト DCシンク |
| インプット | 32 |
| バックプランの電流 (5V DC) | 103ミリアンプ |
| シグナル遅延 | 3ミリ秒 |
| 停止状態の電流 | 1ミリアンプ |
| 申請 | 一般目的DCインプット |
| I/O接続 | 1746-HT と 1746-HCA |
| ステップ応答 | 100ミリ秒入り,2.5ミリ秒出 |
| 衝撃評価 | 30G |
| UPC | 10662468092712 |
