| 起源の場所: | スウェーデン |
| ブランド名: | ABB |

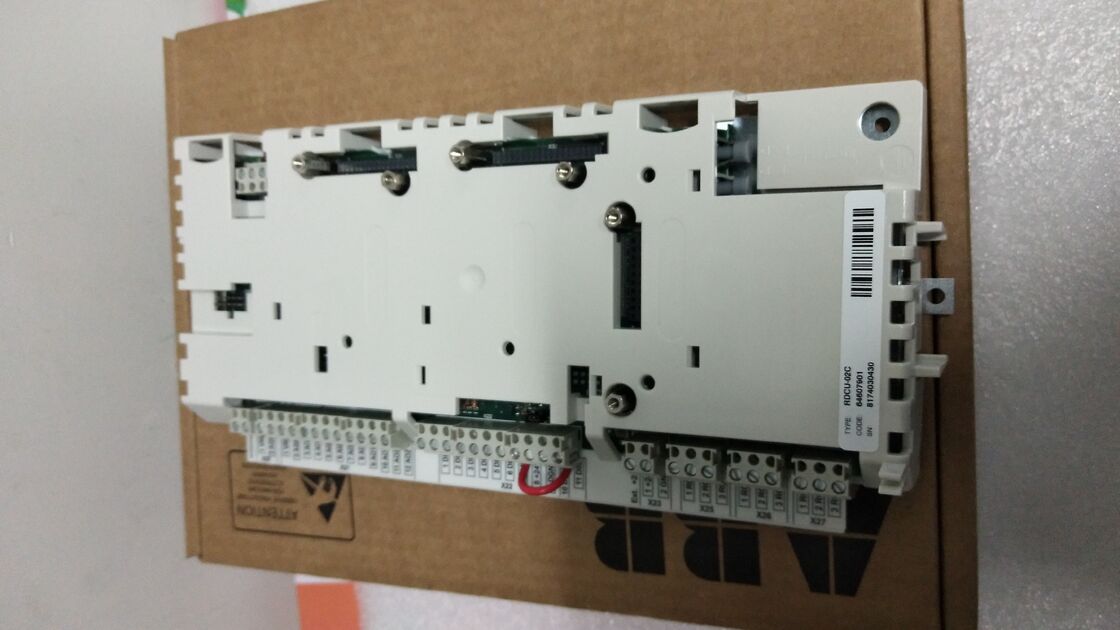

| モデル番号: | RDCU02C |
| タイプ | 説明 |
|---|---|
| メーカー | ABB |
| 部品番号/MPN | RDCU-02C |
| カテゴリ | コントローラー、オートメーション部品 |
| 状態 | 新品 |
| 入力電圧 | 415V |
| 入力相 | 3相 |
| 入力周波数 | 50HZ |
一般
I/Oケーブルのシールドは、RDCUのできるだけ近くでキュービクルのシャーシに接地してください。
すべてのケーブルエントリにグロメットを使用してください。
光ファイバーケーブルは慎重に扱ってください。光ファイバーケーブルを抜くときは、ケーブル自体ではなく、必ずコネクタをつかんでください。光ファイバーの端に素手で触れないでください。ファイバーは汚れに非常に敏感です。
付属の光ファイバーケーブルの最大長期引張荷重は1 N、最小短期曲げ半径は25 mm (1インチ) です。
デジタル/アナログ入出力接続
該当するアプリケーションプログラムのファームウェアマニュアルを参照してください。
オプションモジュールの取り付け
モジュールのユーザーマニュアルに記載されている指示に従ってください。
その他の接続
以下の配線図も参照してください。
RDCUへの電源供給
RDCUはコネクタX34を介して電源供給されます。ユニットは、インバータ (またはIGBT電源) モジュールの電源ボードから電源供給できます。ただし、最大電流1 Aを超えないようにしてください。
RDCUは、外部24 V DC電源からも電源供給できます。また、RDCUの消費電流は、取り付けられているオプションモジュールによって異なります。(オプションモジュールの消費電流については、それぞれのユーザーマニュアルを参照してください。)
インバータ/IGBT電源モジュールへの光ファイバー接続
インバータ (またはIGBT電源) モジュールのAINT (ACS 800シリーズモジュール) ボードのPPCSリンクを、RDCUの光ファイバーコネクタV57およびV68に接続します。
注: 光ファイバーリンクの推奨最大距離は10 m (プラスチック [POF] ケーブルの場合) です。より長い距離が必要な場合は、ABBの担当者にお問い合わせください。
