| 起源の場所: | フランス |
| ブランド名: | Schneider |
| モデル番号: | BMXCRA31210 |

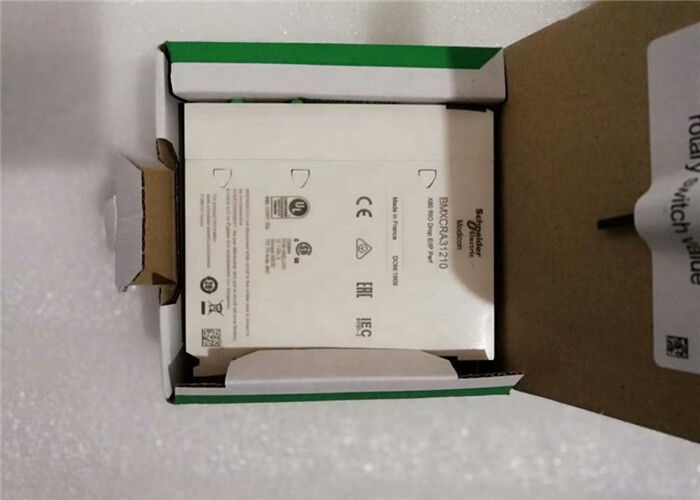

シュナイダー リモート I/O 拡張モジュール モディコン X80 BMXCRA31210
仕様
| 製品範囲 | モディコンX80 |
|---|---|
| 範囲互換性 | モディコン M580 モディコン 量子 |
| 製品または部品の種類 | I/O拡張モジュール |
| 装置の適用 | X80 イーサネット RIO ドロップ アダプタ |
| 製品特有の用途 | リモート I/O モジュール |
| バスの種類 | バスXは,リモートバックプレーンの横断 |
|---|---|
| 港番号 | 3 |
| 統合接続タイプ | 1 港湾サービスまたは分散機器 2ポートイーサネット RIOネットワーク (RSTP) |
| 通信ネットワークタイプ | IPv4 (インターネットプロトコル) |
| 通信港のプロトコル | EtherNet/IP |
| 通信サービス | イーサネット/IP アダプター RSTP (リングトポロジーサポート) イーサネット RIO ネットワーク サービス品質 (QoS) CIP 明示的なメッセージング (サーバー) モジュール診断のためのModbus TCPサーバー DHCP クライアント TFTPクライアント FTP クライアント FDR クライアント SNTP クライアント SNMP エージェント |
| サイバーセキュリティ | 通信ポートを有効/無効にする Syslog プロトコルサポート |
| コネクタタイプ | 3 RJ45 |
| 交換モード | ハーフデュプレックス フルデュプレックス オートノネゴシエーション オートMDIX |
| 送電率 | 10/100 Mbit/s |
| ポート イーサネット | 10/100BASE-TX |
| 機能利用可能 | CCOTF (コンフィギュレーションの変更) 入力データが収集され,リモートI/Oヘッドアダプターに公開されます. 出力モジュールは,リモートI/Oヘッドアダプターから受信されたデータで更新されます. リモート I/O デバイスの診断 (デバイス DDT) ポートミラーリング システムタイムスタンプ 干渉しないタイプ1 I/O拡張ラック |
| データ記録 | 10ms のタイムスタンプ |
| トポロジー | リング |
| 地元信号 | 1 LED (緑色) モジュールアクティブ (RUN) 1 モジュールエラー (ERR) のLED (赤) モジュール状態 (Mod Status) の LED (緑/赤) 1 ネットワーク通信状態 (ネット状態) のLED (緑/赤) エスネット・リンク診断 (STS) のLED (緑) |
| 現在の消費量 | 1200mA |
| 入力電圧 | 3.3V DC |
| 製品互換性 | 0...1024 ディスクリーートチャンネル 0...256 アナログチャンネル カウンターモジュール タイムスタンプモジュール SSIエンコーダーインターフェースモジュール モーション制御モジュール 周波数入力モジュール ASインターフェースモジュール シリアルリンクモジュール 繊維変換モジュール |
| モジュール形式 | スタンダード |
| 純重量 | 0.496lb (アメリカ) (0.225kg) |
| 最大高度輸送 | 9842.5フィート (3000m) |
| 相対 の 湿度 | 95%,冷却なし |
| 固定モード | スクロールで |
| マウントモード | ストック式 |
| 幅 | 1.3インチ (32mm) |
| 高さ | 3.9 イン (100 mm) |
| 深さ | 3.4イン (87.5mm) |
| 規制について | 2014/35/EU - 低電圧指令 2014/30/EU - 電磁互換性 |
|---|---|
| 製品認証 | CE UL CSA RCM 東南アフリカ 商船 |
| 基準 | IEC 61131-2 IEC 61010-2-201 UL 61010-2-201 CSA C22.2 61010-2-201号 IACS E10 IEC 61000-6-5 インターフェースタイプ1とタイプ2 IEC 61850-3 場所 G |
| 環境特性 | 標準環境 |
| IP 保護度 | IP20 |
| 動作のための環境気温 | 32~140°F (0~60°C) |
| 貯蔵のための環境気温 | -40~185°F (−40~85°C) |
| 操縦高度 | <= 6561.68 フィート (2000 m) |
| カテゴリー | US1PC3418160 |
|---|---|
| 割引スケジュール | PC34 |
| GTIN | 3595864132464 |
| 返還可能性 | そうだ |
| ユニット パッケージの種類 1 | PCE |
|---|---|
| 単位数 (pkg) | 1 |
| パッケージ 1 高さ | 2.165インチ (5,500cm) |
| パッケージ 1 幅 | 4.331インチ (11,000cm) |
| パッケージ 1 長さ | 4.646インチ (11.800cm) |
| パッケージの重量 ((lbs) | 9.171オンス (260,000g) |
| ユニット パッケージの種類 2 | S02 |
| パッケージ2の単位数 | 15 |
| パッケージ 2 高さ | 5.906インチ (15,000cm) |
| パッケージ 2 幅 | 11.811インチ (30,000cm) |
| パッケージ2 長さ | 15.748インチ (40.000cm) |
| パッケージ2 体重 | 9.259lb (アメリカ) 4,200kg |
| 保証金 (数ヶ月) | 18 |
|---|
この製品は,Modicon M580およびM340プログラム可能な自動制御器 (PAC) のモジュールの一般プラットフォームであるModicon X80シリーズの一部です.このイーサネットリモート入力出力 (RIO) ドロップアダプタは,サービスポートの高度な機能を持つ3ポートを持っています. デバイスネットワークのためのEtherNet/IPとサービスポートのためのEtherNet/IPが組み込まれています. この製品は堅牢で高品質で最新の革新的な技術に基づいています.入力データは収集され,リモート I/O ヘッドアダプターに公開され,出力モジュールはリモート I/O ヘッドアダプターから受信されたデータで更新されます.. これはIP20評価された製品です. 中規模から大型プロセスアプリケーションに適しています. この製品はCE,商海,GOST,C-Tickによって認証されています. EN 61131-2,EN 61000-6-4,EN 61131-2,EN 61000-6-4に準拠しています.標準 EN 61000-6-2 と EN 61010-2-201このアダプタは,多機能入力モジュールBMXERT,イーサネットモジュールBMXNOM,カウンターモジュールBMXEHC,0から1024の離散チャンネル,0から256のアナログチャンネルとHARTモジュールBMEAHと互換性があります.モディコン X80は,同じスペアパーツを備えて,保守と訓練コストを削減する互換モジュール共通のプラットフォームで構成されていますプログラム可能な自動化コントローラー (PAC) のためのユニークな訓練です
