| 起源の場所: | フランス |
| ブランド名: | Schneider |
| モデル番号: | TSXAEY414 |

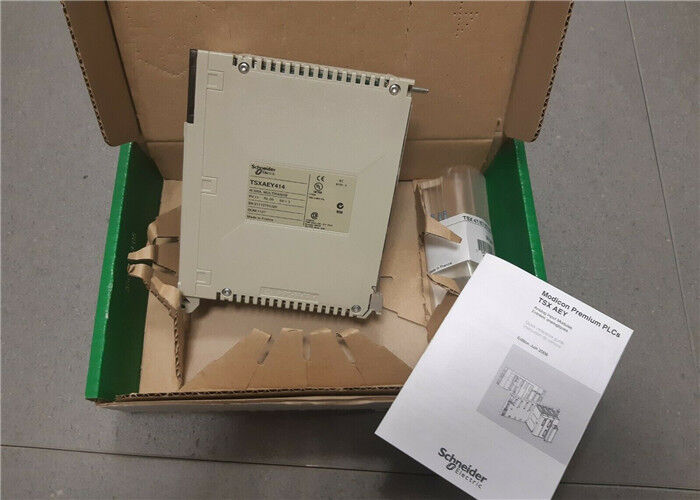

シュナイダー モディコン プレミアムシリーズ アナログ入力モジュール TSXAEY414
記述
TSXAEY414は,シュナイダー・エレクトリックが発売したModicon Premiumシリーズのアナログ入力モジュールである. 4つのハイレベル入力チャネルを搭載し,16ビット解像度をサポートする.高精度なデータ取得を可能にしますこのモジュールの定位電流は5VDC下では660mAで,産業自動化環境に適しています.このモデルは廃止され 販売後サービスのみ提供されています設計は信号の正確性と安定性に関する厳格な要件を満たすことを目的とし,通常プロセス制御および監視システムで使用されます.
仕様
| 製品範囲 | モディコン・プレミアム・オートメーションプラットフォーム |
|---|---|
| 製品または部品の種類 | アナログ入力モジュール |
| 入力レベル | 低レベル |
| アナログ入力番号 | 4 |
| アナログ入力型 | 電流 4...20 mA 電圧 +/- 10 V 圧力は0~10V 圧力は0~5V 圧力は1~5V 熱電池 熱電池 B 熱電池 熱電池 E 熱電池 熱電池 J 熱電池 熱電池 K 熱電池 熱電池 L 熱電池 熱電池 N 熱電池 熱電池 R 熱電池 熱電池 S 熱電池 熱電池 T 熱電池 熱電池 U 抵抗 0...3850オム 抵抗 0...400オム 温度探査機 Ni 1000 2ワイヤー 温度探査機 Ni 1000 4ワイヤー 温度探査機 Pt 100 2ワイヤー 温度探査機 Pt 100 4本のワイヤ 温度探査機 Pt 1000 2本のワイヤ 温度探査機 Pt 1000 4本のワイヤ 電圧 - 13...63mV 電圧 +/- 5V |
| アナログ/デジタル変換 | 16ビット |
| 定数読み込みサイクル時間 | 550 ms |
|---|---|
| 測定誤差 | 0.13 % 全スケール 0~400 オーム 25 °C 0.16 % 全スケール 0~10 V 25 °C 0全スケールの19% - 13...63 mV 25 °C 0全スケールの22% 0~3850オム 25°C 0全スケールの22% 0~5V 25°C 0.27 % 全スケール +/- 10 V 25 °C 0.27 % 全スケール +/- 5 V 25 °C 0.27% 全スケール 0~400オーム 0~60°C 0.27% 全スケール 1~5 V 25 °C 0全スケール 0...10 V 0...60 °Cの39% 0全スケールの44% - 13...63 mV 0...60 °C 0.45 % 全スケール 0...5 V 0...60 °C 0全スケールの4...20 mA 25 °Cの45% 0.48% 全スケール 0...3850オム 0...60 °C 0全スケールの% +/- 10 V 0...60 °C 0全スケールの5% +/- 5 V 0...60 °C 0全スケールの56% 1...5 V 0...60 °C 0.86 % 全スケール 4...20 mA 0...60 °C 1.5 °C 熱対B 外部 25 °C 1.5 °C 熱対E 外部 25 °C 1.5 °C 熱対 T 外部 25 °C 1.5 °C 熱対 U 外部 25 °C 1.8 °C熱対 J 外部 25 °C 10.5 °C 熱対 K 内 0...60 °C 11 °C 熱対 R 内 0...60 °C 12 °C 熱対 S 内 0...60 °C 2 °C 熱対 L 外部 25 °C 2 °C 熱対 N 外部 25 °C 2.3 °C 熱対 K 外部 25 °C 3.1 °C 熱対U 外部 0...60 °C 3.2 °C 熱対E 外部 0...60 °C 3.2 °C 熱対 R 外部 25 °C 3.2 °C 熱対 T 外部 0~60 °C 3.4 °C 熱対 S 外部 25 °C 3.5 °C 熱対B 外部 0~60 °C 3.5 °C 熱対B 内側 25 °C 3.8 °C熱対 J 外部 0...60 °C 4.1 °C 熱対 L 外部 0...60 °C 4.3 °C 熱対 N 外部 0...60 °C 4.7 °C熱対 K 外部 0...60 °C 5.4 °C 熱対 U 内側 25 °C 6 °C 熱対 N 内側 25 °C 6 °C 熱対 R 内側 25 °C 6.1 °C 熱対E 内側 25 °C 6.6 °C 熱対S 内側 25 °C 6.6 °C 熱対 T 内側 25 °C 7.3 °C 熱対 J 内側 25 °C 7.3 °C 熱対 U 内 0...60 °C 7.5 °C 熱対 L 内部 25 °C 7.7 °C 熱対 R 外部 0...60 °C 7.8 °C 熱対 K 内側 25 °C 8.1 °C 熱対B 内部の 0~60 °C 8.1 °C 熱対 E 内 0...60 °C 8.5 °C 熱対 S 外部 0...60 °C 8.7 °C 熱対 N 内部 0...60 °C 8.8 °C 熱対 T 内側 0...60 °C 9.5 °C 熱対 J 内部 0...60 °C 9.8 °C 熱対 L 内部 0...60 °C 1 °C ニ 1000 25 °C 1.2 °C Pt 100 25 °C 2 °C ニ 1000 0...60 °C 2.4 °C Pt 100 0...60 °C 2.5 °C Pt 1000 25 °C 5 °C Pt 1000 0...60 °C |
| 運河とバス間の隔離 | 1780 Vrms |
| チャンネルと地面間の隔離 | 1780 Vrms |
| チャンネル間の隔離 | 2830 Vrms |
| チャンネル間の共通モード | 415V AC または 200V DC |
| チャンネルと地球間の共通モード | 240V ACまたは110V DC |
| 入力超電圧保護 | -15...15V 状態 0 250オーム -30...30V 状態 1 250オム |
| 電気接続 | スクロール端板 |
| 超電流 | -30...30 mA 状態 1 250 kOhm |
| 標識 | CE |
| 現在の消費量 | 660 mA 5 V DC |
| モジュール形式 | スタンダード |
| 純重量 | 0.71lb (アメリカ) (0.32kg) |
| 基準 | DIN 43760 IEC 584 IEC 751 DIN 43710 NFC 42-330 IEC 1131 |
|---|---|
| 製品認証 | DNV BV ABS RMRS RINA GL LR |
| 動作のための環境気温 | 32~140°F (0~60°C) |
| 貯蔵のための環境気温 | -13...158 °F (-25...70 °C) |
| 相対 の 湿度 | 10~95% コンデンサなし 貯蔵用コンデンサなしで5~95% |
| 操縦高度 | 0... ほら6561.68フィート (0~2000m) |
| 保護療法 | TC |
| IP 保護度 | IP20 |
| 汚染度 | 2 |
| カテゴリー | 22558-TSX PREMIUM,ATRIUM PL7 PRO について |
|---|---|
| 割引スケジュール | PC22 |
| GTIN | 3389110756951 |
| 返還可能性 | 違う |
| 産地 | FR フランス |
| ユニット パッケージの種類 1 | PCE |
|---|---|
| 単位数 (pkg) | 1 |
| パッケージ 1 高さ | 2.2インチ (5.5cm) |
| パッケージ 1 幅 | 7.09インチ (18.0cm) |
| パッケージ 1 長さ | 10.2インチ (26.0cm) |
| パッケージの重量 ((lbs) | 16.05オンス (455.0g) |
| 保証金 (数ヶ月) | 18 |
|---|
