| 起源の場所: | 日本 |
| ブランド名: | ALLEN BRADLEY |
| モデル番号: | 1746-OW8 |

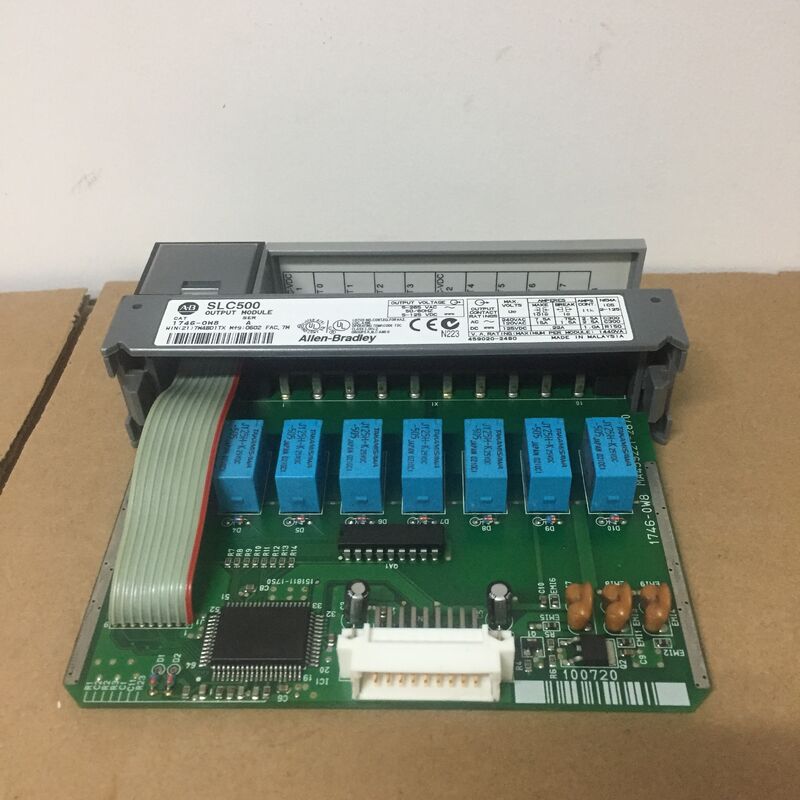

Allen-Bradley 1746-OW8 SLC 500 デジタル入力モジュール (8 つの出力付き)
仕様
説明
Allen-Bradley 1746-OW8 SLC 500 デジタル入力モジュールには 8 つの出力が付属しています。このモジュールの電圧カテゴリは AC/DC リレーです。動作温度は-25〜60℃です。摂氏 (華氏 -13 ～ 140 度)、非動作時の温度は -40 ～ 85 度です。摂氏 (華氏 -40 ～ 185 度)、相対湿度 5 ～ 95%、結露のない環境。このモジュールの動作振動は 10 ～ 500 Hz で 2g、動作衝撃は 30g です。 Allen-Bradley 1746-OW8 の最大熱放散は 3.7 ワットで、1 ポイントあたり 0.138 ワットです。
Allen-Bradley 1746-OW8 デジタル入力モジュールの動作電圧範囲は、47 ～ 63 Hz で DC 5 ～ 125 V および AC 5 ～ 265 V です。このモジュールの DC 5V でのバックプレーン電流は 85 mA です。このモジュールの DC24V でのバックプレーン電流は 90mA です。 Allen-Bradley 1746-OW8 はオープンタイプの機器として供給されます。 1746-OW8 は産業環境での使用を目的としています。このモジュールをゾーン 2 環境に適用する場合は、汚染レベルが汚染 2 (EN / IEC0664-1 出版物で定義されている) 以下の環境に設置する必要があります。エンクロージャには、アプライアンスまたはツールを使用してのみアクセスできる必要があります。電源が遮断されていない限り、機器の接続を外さないでください。機器が設置されているエリアが危険な場合は、機器を取り外さないでください。これを無視すると、危険な電気アークが発生します。 Allen-Bradley 1746-OW8 は、Allen-Bradley 製の 8 チャンネル リレー出力モジュールで、SLC 500 プログラマブル ロジック コントローラー (PLC) プラットフォームで使用されます。特に、SLC 5/01、SLC 5/02、SLC 5/03、SLC 5/04、および SLC 5/05 コントローラーで使用する固定またはモジュラー スタイルのハードウェアと互換性があります。
このモジュールは、5 ～ 125 VDC および 5 ～ 265 VAC の動作電圧カテゴリで使用します。このモジュールは、異なる電圧または同じ電圧での動作を可能にするために、グループあたり 4 つのチャネルを持つ 2 つのグループに分割されています。モジュールの設計上の動作寿命を最大化するために、サージ抑制デバイスを取り付けることができます。
SLC プロセッサとは別に、このモジュールはリモート I/O トポロジでの使用に互換性があります。リモート I/O シャーシで使用する場合、シャーシのスロット 0 は SLC 500 通信アダプタ用に予約されます。他のスロットはこのモジュールと互換性があります。
1746-OW8 を使用すると、リレーを介在させる必要がなくなります。介在リレーは通常、異なる電圧カテゴリでの動作に使用されます。このモジュールは前述の機能をすでにサポートしているため、回路を介在させる必要がなくなり、パネルスペースが節約され、コスト効率が向上します。
このモジュールは、最大抵抗負荷でのオンおよびオフ遷移に対する同様の 10.0 ミリ秒の信号遅延定格を備えています。このモジュールは、クラス 1、ディビジョン 2 の動作が認定されています。モジュールあたりの連続電流は 16.0 アンペア AC、グループあたり 8.0 A です。設置場所に関係なく、シャーシの 1 つのスロットを占有します。
