| 起源の場所: | 日本 |
| ブランド名: | ALLEN BRADLEY |
| モデル番号: | 1746-OW8 |

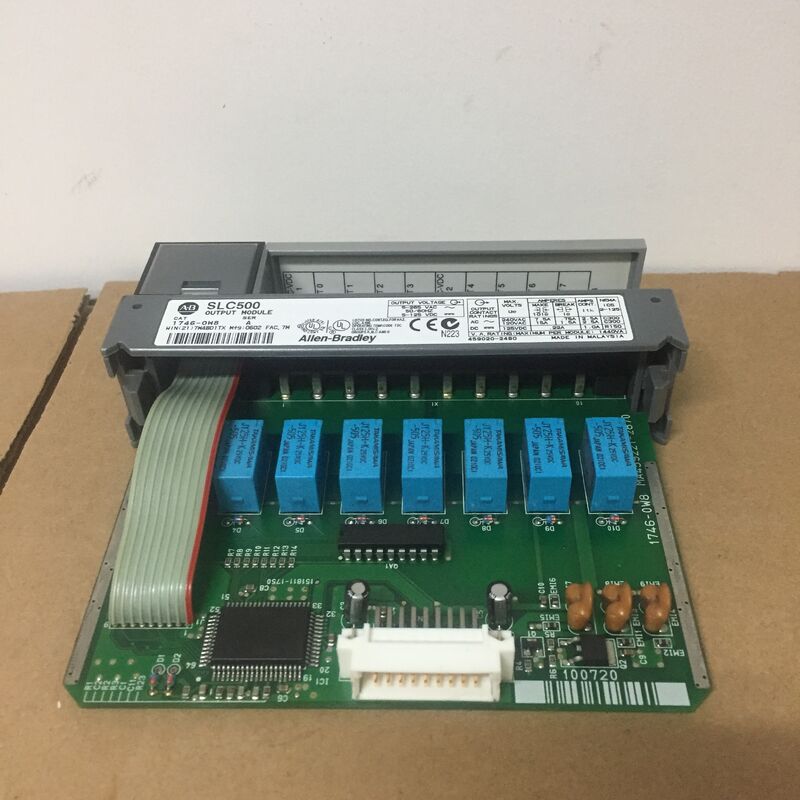

アレン・ブラッドリー 1746-OW8 SLC 500 8 つの出力を持つデジタルコンタクト出力モジュール
仕様
記述
アレン・ブラッドリー1746・OW8は,SLC 500デジタルコンタクト出力モジュールである.このデジタルコンタクト出力モジュールは,通常開いている8つ (NO.) 5-265V AC または 5-125V DC の稼働電圧を持つリレーチャンネル2つ (2) の出力グループがあり,それぞれ4つ (4) のチャンネルがあります.
アレン・ブラッドリー1746・OW8 SLC500デジタル入力モジュールは8つの出力があります.このモジュールはAC/DCリレーの電圧カテゴリーを持っています.動作温度は-25-60度C (-13-140度C).-40~85°Cです. 温度が低くなると,. 摂氏 (-40~185°F) の相対湿度で,コンデンサなしでは5~95%です.このモジュールの動作振動は10~500Hzで2gで,このモジュールの動作ショックは30gです.アレン・ブラッドリー 1746-OW8は,最大熱消耗が3ポイントあたり0.138ワット.
アレン・ブラッドリー 1746-OW8デジタル入力モジュールは,47-63Hzで5-125V DCと5-265V ACの稼働電圧範囲を有する.このモジュールの5V DCのバックプレーン電流は85mAである.このモジュールの 24V DC のバックプレンの電流は 90 mA ですアレン・ブラッドリー 1746-OW8は,オープン型機器として供給されます. 1746-OW8は,工業環境で使用することを目的としています.このモジュールは,汚染レベルが汚染レベル2を超えない環境 (EN / IEC0664-1出版物で定義されている) に設置され,ゾーン2環境で使用されます.装置は電源が切断されていない限り,装置を切り離してはならない.危険な場所にある場合は,機器を切り離さないでください.軽視されれば 危険な電波が発生しますアレン・ブラッドリー 1746-OW8は,SLC 500 プログラム可能な論理制御器 (PLC) プラットフォームで使用されるアレン・ブラッドリーが製造した8 チャンネルリレー出力モジュールです.. SLC 5/01,SLC 5/02,SLC 5/03,SLC 5/04およびSLC 5/05コントローラを使用するための固定またはモジュール式スタイルハードウェアと特に互換性があります.
このモジュールを5~125 VDCと5~265 VACの動作電圧カテゴリーで使用する.このモジュールは,異なるまたは同じ電圧で動作することを可能にする4つの (4) チャネルを各グループで2 (2) グループに分かれています超電圧抑制装置は,モジュールの設計された使用寿命を最大化するために設置することができる.
このモジュールは,SLCプロセッサを除いて,リモートI/Oトポロジーで使用するために互換性がある.リモートI/Oシャシで使用すると,シャシのスロット0はSLC 500通信アダプターに留められている.このモジュールには他のスロットも対応しています.
1746-OW8の使用により,中置リレーの必要性が排除される.中置リレーは,通常,異なる電圧カテゴリでの動作に使用される.このモジュールは既に上記機能をサポートしているためパネルのスペースを節約し,コスト効率を高めます.
このモジュールは,最大抵抗負荷でオンとオフの切り替わりに対して,同様の信号遅延値10.0 msを有する.このモジュールはクラス1,ディビジョン2の動作に認定されている.モジュールの連続電流は16.0アンペア AC グループごとに8.0A. 設置場所に関係なく,シャシーの一つのスロットを占めています.
