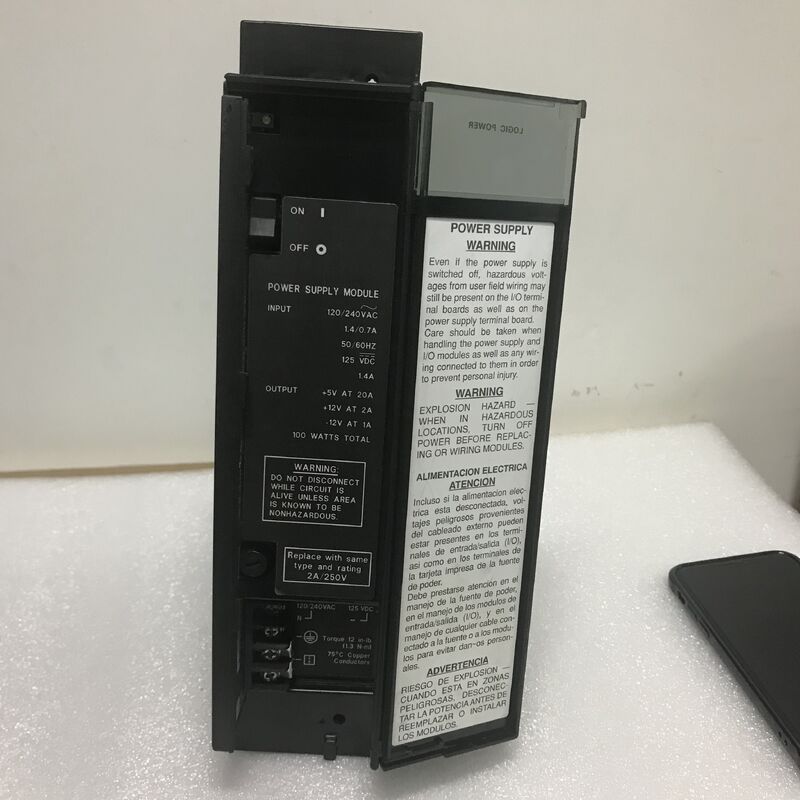

GE Fanuc エマーソンシリーズ90-70電源モジュールIC697PWR711 120/240 VAC
IC697PWR711の技術仕様
製造者 GE ファヌック・エマーソン
製品タイプ 電源モジュール
製品ライン シリーズ90~70
部分番号 IC697PWR711
体重 30.63ポンド (1.64 kg)
シリーズ 90-30 PLC
定数電圧 120/240 VAC
入力電源 最大 160 ワット
負荷容量 100ワット
出力数 3つ (3)
出力電圧 +5 VDC: 4.90 から 5.25 ボルト (5.07 ボルト 名義) +12 VDC: 11.75 から 12.6 ボルト " -12 VDC: -12.6 から -11.75 ボルト
入力電圧範囲 AC 90-132 VAC / 180-264 VAC
入力周波数範囲 47〜63 Hz
入力半サイクルピークインラッシュ 55A (典型的な),77A (最大)
超電圧制限 +5 VDC 出力:5.7 から 6.7 ボルト
超流量制限 +5 VDC出力: 26Amp,最大 +12 VDC出力: 4Amp,最大 -12 VDC出力: 2Amp,最大
待ち時間 最低21ミリ秒
タイプ パワーモジュール
AC入力 90〜264 VAC
頻度 47〜63 Hz
DC入力 100から150 VDC
圧力の調節 5, 12 と -12 VDC
パワーファクター > 093
出力 最大100ワット (すべての3つの出力合計)
動作温度 0〜60°C
記述
IC697PWR711は,Ge Fanuc 90-30シリーズプログラム可能な論理コントローラ (PLC) ファミリーの電源モジュールである.このモジュールは, 120 VAC と 240 VAC のような選択可能な入力電圧互換性を持っています.両方の名値 vali 入力電圧に対して,適用される電圧範囲は,周波数47〜63Hzで,90〜132 VACまたは180〜264 VACである.
IC697PWR711は, +5VDC,12VDCおよび -12VDCの出力電圧供給と,バックプレーンのロジックレベル配列信号を持っています.この電源は,90-30ラックの左端に設置されています.48ピンのバックプランのコネクタを介して接続この電源は,追加のラックの総負荷がIC697PWR711の総容量100ワットを超えない限り,2番目のラックに電力を供給することができます.2番目のラックが5未満でなければならない..2アンペア.さらに,第2ラックに電力を供給するには,3フィートの接続ケーブルを使用する必要があります.第2ラックは,3フィート以上動作するように設計されていないため,このケーブルの範囲内でなければなりません.
レイクマウント構造のスライドがあります. +5VDCは最大出力18アンペア, +12VDCは最大出力2アンペア,最大出力 -12VDCは最大1アンペアを提供します.この電源は,内部電子短回路とオーバーローンの保護を持っています支線回路の融合のために,適切なサイズを持つ外部スイッチを設置する必要があります.この電源には,電源をアクティブに動作させるオン/オフスイッチがあります.
このモジュールはスライドインラック構造と1つの電源から2つのラック操作を備えています.GE Fanuc Automation IC697PWR711電源モジュールは,AC電圧で動作するとき,電子短路保護と電源因子調整が含まれています.GE Fanuc Automation IC697PWR711電源モジュールは,高温と低電圧の環境で連続動作するように設計されている場合,安全な操作を保証するために,その仕様を改定する必要があります.普通の操作は 摂氏60度以下の温度でしかできませんGE Fanuc Automation IC697PWR711電源モジュールは,GE IC697ラックまたはVME統合ラックの左スロットにインストールされ,プラグインモジュールタイプです.このモジュールは,入力半サイクルのピークインラッシュ電流3アンプで提供されています.
修正
修正部分# また
IC697PWR711B IC697PWR711-B,Bシリーズ,Rev B
引上げを依頼する
IC697PWR711CX IC697PWR711/X,シリーズX,Rev X
引上げを依頼する
IC697PWR711F IC697PWR711-F,シリーズF,Rev F
引上げを依頼する
IC697PWR711G IC697PWR711-G,シリーズG,Rev G
引上げを依頼する
IC697PWR711H IC697PWR711-H,シリーズH,Rev H
引上げを依頼する
IC697PWR711J IC697PWR711-J,シリーズJ,Rev J
引上げを依頼する
IC697PWR711K IC697PWR711-K,Kシリーズ,Rev K
引上げを依頼する
IC697PWR711L IC697PWR711-L,シリーズL,Rev L
引上げを依頼する
IC697PWR711M IC697PWR711-M,シリーズM,Rev M
引上げを依頼する
IC697PWR711N IC697PWR711-N,Nシリーズ,Rev N
