GE Fanuc エマーソン Versamax Genius ネットワーク インターフェース ユニット IC200GBI001 2 つの Genius 端末

GE Fanuc Emerson Versamax Geniusネットワークインターフェイスユニット IC200GBI001 2つのGeniusターミナル

説明
IC200GBI001はVersaMax通信モジュールです。このモジュールはGeniusネットワークインターフェイスユニットであり、VersaMax I/Oモジュールを分散I/Oアーキテクチャにインストールできます。このモジュールは、ラックあたり最大8個のI/Oモジュールをホストするように設計されており、最大8個のラックのインストールをサポートし、最大64個のI/Oモジュールをサポートします。拡張ネットワーク構成では153.6 kbaudの伝送速度をサポートし、標準構成では153.6 kbaud、76.8 Kbaud、38.4 Kbaudをサポートします。IC200GBI001は、ディスクリート入力で最大1024ポイント、ディスクリート出力で1024ポイント、アナログ入力メモリで128バイト、アナログ出力メモリで128バイトという多数のI/Oポイントに対応できます。このモジュールは、スキャンあたり128バイトのネットワーク入力とスキャンあたり128バイトの出力をスキャンできます。消費電力は4VDCで250mA、3.3mAで10mAです。IC200GBI001は、Geniusプロトコルが以前および最新のコントローラープラットフォームでサポートされているため、さまざまなコントローラーシステムとの互換性があります。互換性のある制御システムには、Series 90-70、PACSystem RX7i、PACSystem RX3iが含まれます。コントローラーとIC200GBI001 Geniusネットワークインターフェイスモジュールの両方に適切なファームウェアリビジョンをロードする必要があります。

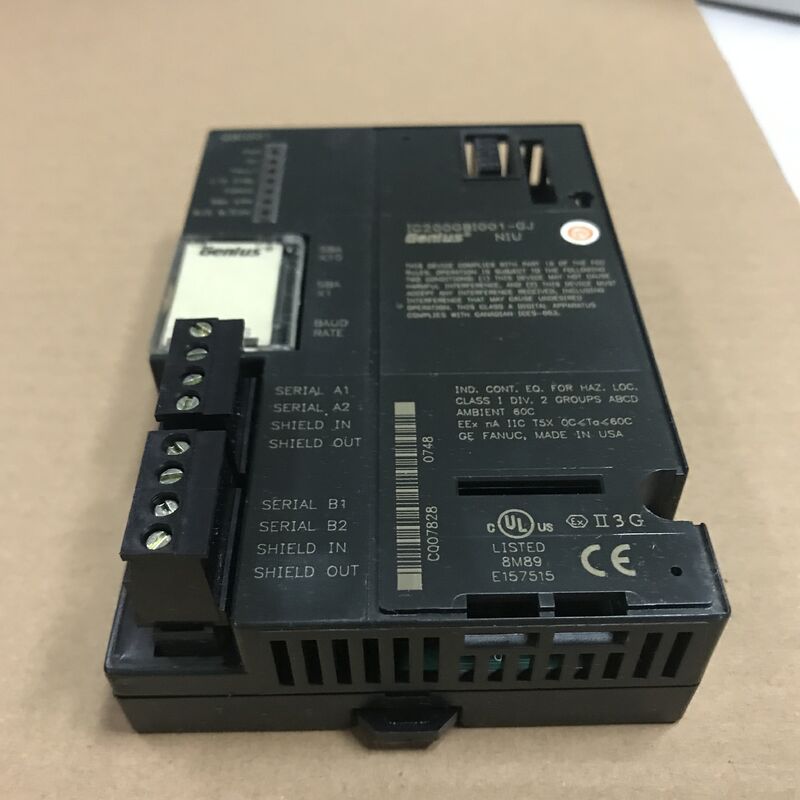

IC200GBI001には、デュアルGenius接続ターミナルが付属しています。上部ターミナルはプライマリGenius接続ポイントとして機能し、下部ターミナルは冗長ポートとして機能します。これらのポートは、デイジーチェーントポロジーで接続するように設計されており、通信ケーブルの両端に終端抵抗器が取り付けられています。適切な抵抗値は、ターミナルSerial 1と2の間で75、100、120、または150オームです。

GE Fanuc IC200GBI001ユニットは、GE Intelligent Platforms/GE Fanucによって製造されたネットワークインターフェイスユニット（NIU）です。GE Versamaxシリーズに属し、接続されているさまざまなI/Oモジュールに制御機能を提供するために設計されています。NIUが適切なファームウェアバージョンでインストールされている場合、Geniusバスコントローラー、Series 90-70 PLC、およびPacSystems RX7iおよびRx3i PLCなどのいくつかのモジュールと互換性があります。バスを制御できるコンピューターはすべてホストPCとして使用できます。IC200GBI001ネットワークインターフェイスユニットの各ラックは、8モジュールを収容でき、最大8ラックをサポートします。各バスがスキャンできる最大ネットワーク入力は128バイトで、最大ディスクリートI/Oメモリは1024ポイント、アナログI/Oメモリは128バイトです。

GE Fanuc IC200GBI001ユニットには、10ミリアンペアの電流で3.3ボルトの電力、および250ミリアンペアの電流で5ボルトの電力という2つの異なる電力設定があります。シリアルバスアドレスは0から31の範囲です。ネットワーク全体のデータ転送速度は、拡張転送では153.6キロボー、標準転送では153.6キロボー～76.8キロボー、または38.4キロボーです。IC200GBI001ネットワークインターフェイスユニットのオペレーターは、転送速度がデバイス間の距離とサポートされるデバイスの数によって異なることに注意する必要があります。IC200GBI001 NIUには、64アナログI/O、光ファイバーケーブルとシールドツイストペア（STP）ケーブルを使用できる機能、取り外し可能なコネクタ、および拡張診断モード（EDM）で利用可能なオペレーター診断データなど、幅広い機能が備わっています。さらに、このネットワークインターフェイスユニットは、ハードウェアとメディアの両方の冗長性を提供します。
