IC693MDL390詳細は:

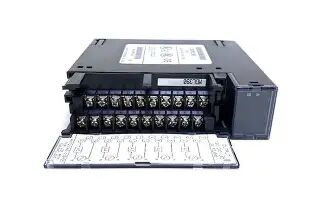

IC693MDL390は,プログラム可能な論理コントローラ (PLC) のシリーズ90-30製品カテゴリーに属する5 (5) チャネルディスクリート出力モジュールである.以前はGE Fanucで製造され 今はエマーソン・オートメーションこのモジュールは,主に個別に隔離された出力チャネルを備えており,出力電圧範囲は85~264VACで周波数は50/60Hzです. Each output channel generates a maximum of 2 Amperes per point while the maximum output current per module at 45 Degree Celsius is 5 Amperes while a maximum of 2 Amperes can be generated at an operating temperature of 60 Degree Celsius各出力点間の隔離電圧は500ボルトで,フィールド側から論理側への隔離電圧は1500VACです.出力モジュールは,最小負荷電流が100mAである一方,単一サイクルで最大25Aのインシュラッシュ電流を生成します.最大出力電圧降落は1.5Vで測定され,最大流出電流は120VACで3mA,240VACで6mAです.モジュールの出力 ON 状態移行遅延期間は 1 ms で,OF 応答は, 定数遅延は半サイクルである.このモジュールは,すべての出力が電源化されたときに110mAのバックプレーン電流を抽出している.各出力チャネルには保護のために3つのA等級ファイューズが備わっています.抵抗 - コンダッシタースナバー回路は,また,一時的な電気騒音を除去するために提供されています. It is also provided with individual LED status indicators that depict the energization state of each output and a single “F” LED intended for fuse indicator is also provided for reporting of a blown fuse.

IC694MDL350は,PACSystem RX3iプログラム可能な自動制御器 (PAC) プラットフォームのAC出力モジュールで,以前はGEインテリジェント・プラットフォーム,現在はエマーソン・オートメーションが製造している.このモジュールは,個別に孤立した出力チャネルを十六 (16) と提供されています. 74-265 VACの出力電圧の怒りを供給し,周波数範囲は47-63 Hzこのモジュールは,すべての出力がアクティブであるときに,5VDCバックプレンの供給源から供給される 315mAの電力を消費しています.モジュールの最大出力電流は,摂氏30度または摂氏60度で1Aの温度で動作するときに2Aです.IC694MDL350は,フィールドサイドから論理サイド,グループからグループへの隔離評価で,隔離評価は250VAC,連続で1分1500VACです.このモジュールの統合診断機能には,削除されたまたは断断された端末ブロックの報告が含まれます.フィールドデバイスの終了のために,IC694MDL350は,カタログ番号IC694TBB032を持つボックススタイルなどの互換性のある取り外す端末ベースを使用する必要があります.IC694TBB132の部品番号を持つ拡張ボックススタイルIC694TBS032の序列番号を持つスプリングスタイル,またはIC694TBS132のカタログ番号を持つ拡張スプリングスタイル.このモジュールは,RX3iバックプレンの単一のスロットを占めています.そして3のファームウェアバージョンのRX3iCPUに沿ってインストールする必要があります.50 以降.このモジュールは90-30シリーズプラットフォームと互換性がない.このモジュールは個々のステータスインジケーターが提供されている.LEDSは,特定のモジュールチャネルを代表する番号付けされ,また,端末ブロックがモジュールによって検出されないときに電力を供給する"TB"LEDも付属しています..
