| 起源の場所: | 日本 |
| ブランド名: | Panasonic |
| 証明: | CE |
| モデル番号: | MHME302GCG+MFDHTA390 |

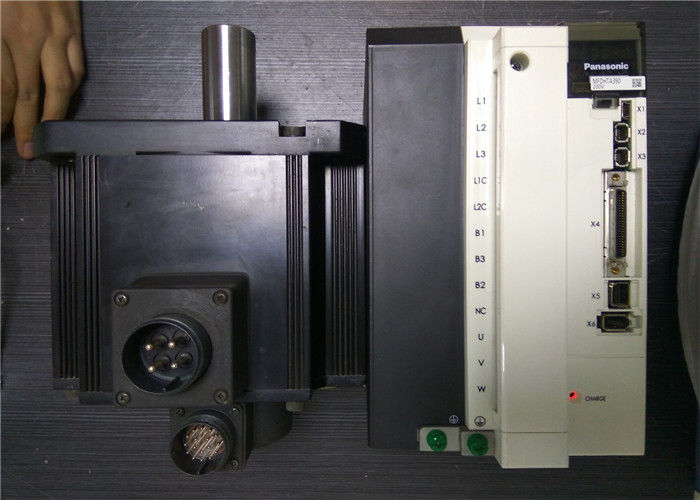

パナソニック 3000W 3KW ACサーボモーター+ドライブ200Vシステム MHME302GCG+MFDHTA390
| アイテム | 仕様 |
|---|---|
| 部品番号 | MHME302GCG |
| 製品詳細 | 高慣性、コネクタタイプ、IP65 |
| 苗字 | ミナスA5 |
| シリーズ | MHMEシリーズ |
| タイプ | 高い慣性 |
| 保護クラス | IP65 |
| 筐体について | 出力軸の回転部分、モータコネクタとエンコーダコネクタの接続ピン部分を除きます。 |
| 環境条件 | 詳しくは取扱説明書をご覧ください。 |
| フランジ平方寸法 | 176mm角 |
| フランジサイズ(mm) | 176 |
| モーター引き出し構成 | コネクタ |
| モーターエンコーダコネクタ | コネクタ |
| 電源容量(kVA) | 4.5 |
| 電圧仕様（V） | 200 |
| 定格出力(W) | 3000 |
| 定格電流(Arms) | 16.0 |
| 保持ブレーキ | それなし |
| 質量(kg) | 16.0 |
| オイルシール | と |
| 軸 | キー溝 |
| 定格トルク(N・m) | 14.3 |
| 瞬間最大値最大トルク(N・m) | 43.0 |
| 最大。電流 (A0-p) | 68 |
| 回生ブレーキ頻度(回/分) | オプションなし:19 オプションあり：142 オプション（外付け回生抵抗器） 品番：DV0P4285×2並列 |
| 回生ブレーキ周波数について | 詳細は【モータ仕様説明】の注1、2をご参照ください。 |
| 定格回転速度(r/min) | 2000年 |
| 最大。回転速度(r/min) | 3000 |
| ローターの慣性モーメント (×10-4 kg ⋅ m²) | 90.5 |
| 推奨イナーシャ比 | 5回以下 |
| 負荷とローターの推奨慣性モーメント比について | 詳細は「モータ仕様説明」の注3をご参照ください。 |
| ロータリーエンコーダ：仕様 | 20ビットインクリメンタルシステム |
| ロータリーエンコーダ: 分解能 | 1048576 |
| アイテム | 仕様 |
|---|---|
| 組立時：ラジアル荷重 P方向（N） | 1666年 |
| 組立時：スラスト荷重A方向（N） | 784 |
| 組立時：スラスト荷重B方向（N） | 980 |
| 動作時：ラジアル荷重P方向（N） | 784 |
| 動作時：スラスト荷重A、B方向（N） | 343 |
| 許容荷重について | 詳細は【モータ仕様説明】「出力軸の許容荷重」をご参照ください。 |
点線は、供給電圧が 10 % 低い場合のトルクを表します。
導入業界最速の応答周波数2.0KHz 業界最速を搭載し、設置が非常に簡単
1、実装業界最速の応答周波数2.0KHz 新LSIの専用開発により動作速度を向上させると同時に、トルクフィードフォワード制御機能による高応答性を実現しました。最速の速度と位置応答を備えた高速デバイスです。さらに応答遅れが少なく、振動も最小限に抑えられます。独自の信号処理技術を採用し、20bit 1040000パルスエンコーダを新開発。モーターローター10の極性化、新設計の磁気解析技術の採用により、パルス幅を縮小し、業界最小の低歯槽骨を実現し、モーターの速度安定性と回転位置を改善してトルク変化を低減し、位置決め安定性を大幅に向上させます。命令入出力フィードバックは4Mppsの高速対応により実現し、クローズドループに対応した規格も含め、高分解能かつ高速動作を実現します。
2、業界最速のインストールは非常に簡単で高性能のリアルタイム自動ゲイン調整機能を搭載しています。インストール後、作業を容易にするためにいくつかの操作を行った後、自動的に調整を完了できます。応答を調整したい場合は、1 つのパラメータを変更するだけで済みます。作業に便利なパラメータを簡単に調整できます。インストール支援ソフトウェアのゲイン調整モデルを使用するなど、より適切な調整が可能です。不安定な状態ではサーボフィードが自動的に低下し、自動振動抑制機能によりゲインを自動的に下げることができ、デバイスの損傷確率を低減できます。様々な体型モデルの垂直軸、フリクション（ベルト）に適したものがあります。選択モデルとリジッドのみを最適に調整できます。
3、パナソニックサーボモーターA5シリーズは業界で最もノッチな4つのフィルターを備えており、周波数設定は50〜5000Hzで、すべて濃度調整が可能です。 (うち 2 つは自動設定と併用可能);システム振動フィルタの自動設定を搭載：コマンド入力に応じて振動フィルタが振動の固有振動数を除去し、シャフトスイング時の停止を大幅に低減でき、従来のフィルタ機の数値が2から4に、適用周波数も1から200Hzに拡大しました。モーターの実現は実質的に軽量でコンパクトです。つまり、小型モーターの開発、大型モーターの新しい作業方法、および新しいムーブメントの設計により、モーターの小型化に成功し、1KW大きいモーターの重量は以前の損失よりも10〜25％（1〜6KG）でした。
4、パナソニック サーボ モーター MSME タイプ モーター (750W) 最大速度 6000r/min。パナソニック製サーボモータA4シリーズと互換使用。
