詳細情報 |
|||
| ブランド: | パナソニック | モデル番号: | MHMD082G1V |
|---|---|---|---|
| 原産国: | 日本 | タイプ: | サーボモーター |
| パワー - 定格: | 50W | 電圧 - 定格: | 100、200VAC |
| RPM: | 3000 rpm | 重さ: | 0.705 lb（319.78g） |
| ハイライト: | ewing機械サーボ モーター,ac サーボ モーター |
||
製品の説明

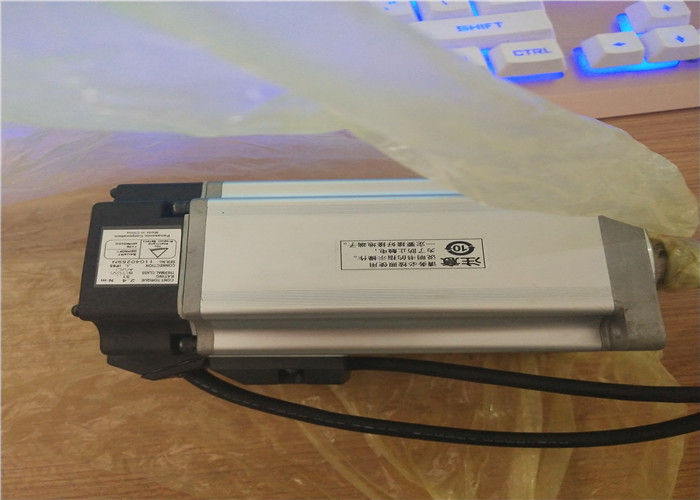

パナソニック工業機器 MHMD082G1V産業用サーボモーター
MHMD082G1V記述わかった
わかったわかったMHMD082G1V特徴わかった
- 1.
わかった高い反応頻度:モーターと駆動システムは高速応答周波数を達成し,一部のソースでは2.0kHzまで対応できる要求の高いアプリケーションで非常に高速で正確な制御ループを可能にします. - 2.
わかった先進的な制御能力:機械的な硬さを補うため リアルタイム自動調節システム精度を向上させるための外部高精度スケール付きの完全閉ループ制御. - 3.
わかった電気磁気ブレーキ電源の損失の場合の位置を維持するために必要不可欠な,または落下を防ぐために安全に垂直軸を停止するために,エンジンは,内蔵ブレーキと付属しています. - 4.
わかった高慣性設計:高慣性モデル (MHMDシリーズ) として,このモーターは低慣性モデルと比較して,そのようなアプリケーションでより良い安定性と制御を提供して,より高い慣性を持つ負荷を駆動するのに適しています. - 5.
わかった高い保護レベル:このモーターは IP56 の保護評価を誇っており,塵や強力な水噴射に耐えるため,耐久性と厳しい産業環境への適性を高めます.
わかったわかったMHMD082G1V材料と応用わかった
- • 医療機関
わかった適用可能:一般的に使用されているのは,CNC機械,ロボットアーム,包装機器,材料処理システム,精密な位置付けと高いトルクが必要な自動組立ライン.
わかったわかったMHMD082G1V重要な技術パラメータわかった
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ポイント | 仕様 |
|---|---|
| 部分番号 | MHMD082G1V |
| 製品に関する詳細 | 高慣性,鉛線タイプ,IP65 |
| 氏名 | ミナスA5 |
| シリーズ | MHMDシリーズ |
| タイプ | 高い慣性 |
| 保護クラス | IP65 |
| 封筒について | 出力シャフトとリードワイヤの端の回転部分を除いて |
| 環境条件 | 詳細については,使用説明書を参照してください. |
| フランジの平方寸法 | 80平方ミリ |
| フレンズの大きさ (mm) | 80 |
| モーターの出力配置 | 鉛線 |
| モーター・エンコーダー・コネクタ | 鉛線 |
| 電力供給能力 (kVA) | 1.3 |
| 圧力の仕様 (V) | 200 |
| 定数出力 (W) | 750 |
| 定数電流 (A rms) | 4.0 |
| ブレーキを押す | と |
| 質量 (kg) | 3.3 |
| オイルシール | と |
| シャフト | キーウェイ,センタータップ |
| 定数トルク (N ⋅ m) | 2.4 |
| 瞬間の最大ピークトルク (N ⋅ m) | 7.1 |
| 最大電流 (A0-p) | 17.0 |
| 回復式ブレーキ周波数 (時間/分) | 選択肢なし:制限なし オプション:制限なし オプション (外部再生抵抗) 部品番号 DV0P4283 |
| 復旧ブレーキ周波数について | [エンジンの仕様説明]の詳細については,Note: 1, 2を参照してください. |
| 定数回転速度 (r/min) | 3000 |
| 最大回転速度 (r/min) | 4500 |
| ローターの慣性 (x10)-4 kg ⋅ m2) | 1.61 |
| 推奨する慣性比 | 20回以下 |
| 負荷とローターの慣性比の推奨瞬間について | [エンジンの仕様説明]の詳細を参照してください.注: 3. |
| ロータリーエンコーダー:仕様 | 20ビット 増量システム |
| ロータリーエンコーダー: 解像度 | 1048576 |
ブレーキの仕様
| ポイント | 仕様 |
|---|---|
| 静的摩擦トルク (N ⋅ m) | 2.45以上 |
| 起動時間 (ms) | 70歳以下 |
| 放出時間 (ms) | 20歳以下 |
| 刺激電流 (DC) (A) | 0.42 |
| 放出電圧 (DC) (V) | 1個以上 |
| 刺激電圧 (DC) (V) | 24 ± 12 |
| ブレーキの仕様について | このブレーキは,電源を入れると解放されます. 動いているエンジンをブレーキするのに使用しないでください. [エンジンの仕様説明]の詳細を参照してください. "内蔵ブレーキの仕様"と" [エンジンの仕様]のページの注釈"の注釈: 4. |
許容される負荷
| ポイント | 仕様 |
|---|---|
| 組み立て中に:放射負荷 P方向 (N) | 686 |
| 組み立て中に:推力負荷A方向 (N) | 294 |
| 組み立て中に:推力負荷B方向 (N) | 392 |
| 動作中に:放射負荷 P方向 (N) | 392 |
| 動作中に:推力負荷A,B方向 (N) | 147 |
| 許容される負荷について | 詳細については [エンジン仕様の説明] "出力軸での許容負荷"を参照してください. |
