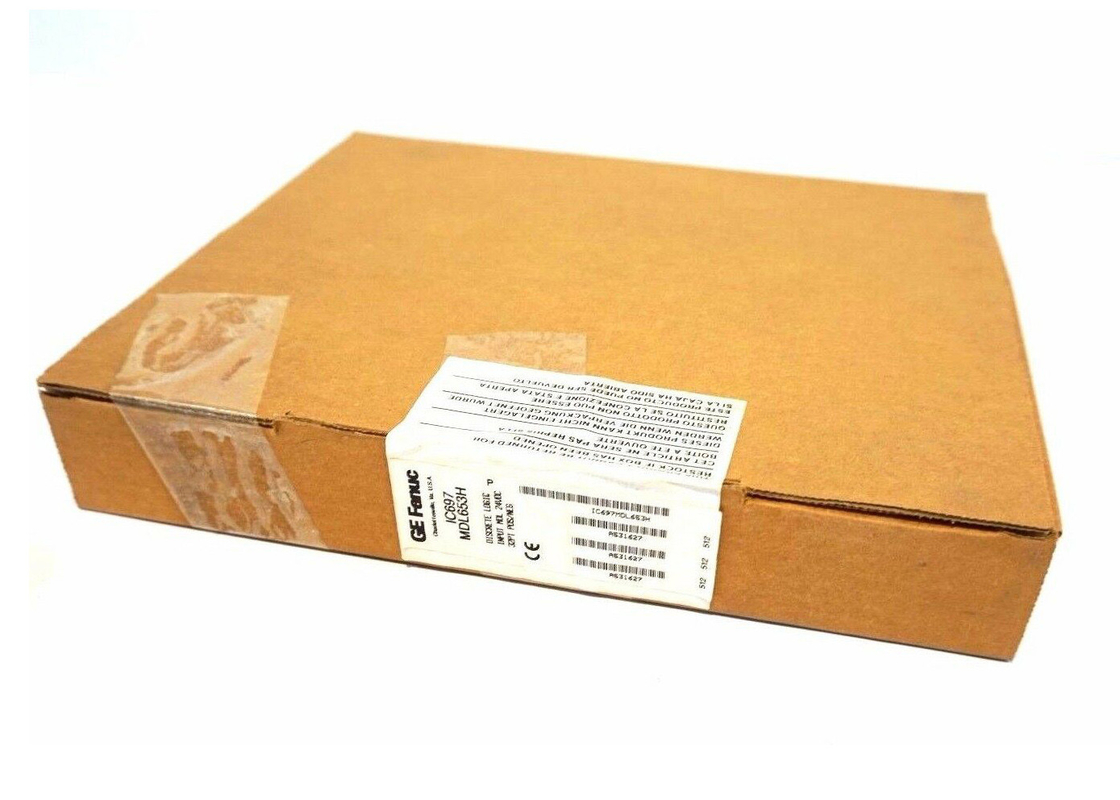

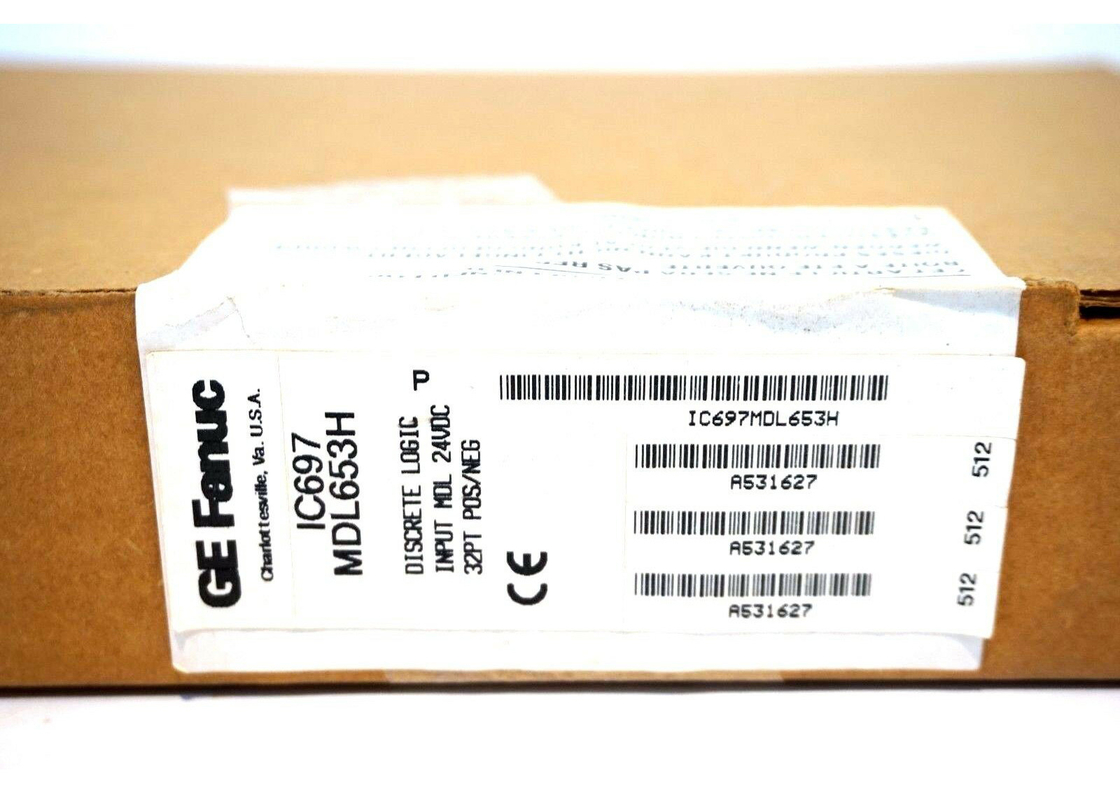

GE FANUC IC697MDL653の32ポイントが付いている負論理の入力モジュール

GE FANUC IC697MDL653 32点の負論理入力モジュール

製品説明

IC697MDL653は32点のポジティブ/ネガティブな論理入力モジュールである.この24VDCモジュールは,GEが90-70シリーズのために製造している.32の入力ポイントは8つのポイントからなる4つの孤立したセットに配置されています.

IC697MDL653の追加機能には,ポジティブ/ネガティブ・ロジックと近接スイッチ互換性,選択可能な入力フィルター,および中断として構成された単一の入力が含まれます.これらの特徴はすべてのIC697PLCに共通していますしかし,IC697MDL653が他のタイプのPLCと結合されている場合,これらの特徴は適用されない可能性があります.IC697MDL653モジュールは,そのフロントプレートにLEDインジケーターを装備して,モジュールの状態をユーザーに警告します.このLEDは,回路のPLC側にある各点のオン/オフ状態を示します.

便利に,モジュールの入力/出力参照は,ジャンパーやDIPスイッチを使用することなく,ユーザによって簡単に設定できます.IC697MDL653は,ポジティブとネガティブな論理特性を持つように設計されています適用される入力デバイスは,パワーバスとモジュール入力に接続されます.次の入力デバイスはIC697MDL653と互換性があります: プッシュボタン,制限スイッチ,セレクタースイッチ,電子近距離スイッチ,2ワイヤーと3ワイヤーを含む.

理想的には,このモジュールの入力は,IC697 PLC電圧対応の出力モジュールによって駆動される.入力回路は,デバイスが信頼性の高い機能を確保するために十分な電流を提供します.入力電流は,通常,オン状態で10mAで,オフ状態で2mAの流出電流をオンせずに受け入れることができます..

GE Fanuc Series 90-70 ディスクレート入力モジュールは,カタログ番号IC697MDL653で,電圧は24ボルトDCで,入力電圧は-3から30ボルトDCである.IC697MDL653 離散入力モジュールは,合計32の入力ポイントを持つ正/負論理入力モジュールでもありますこれらの入力ポイントはそれぞれ8つの入力からなる4つのグループに分類されます.IC697MDL653入力モジュールは,バックプレーンに接続されている任意の入力に対して1500Vの隔離電圧を指定し,入力グループ間の500Vを持っていますIC697MDL653正負論理入力モジュールは,定位電圧で典型的な入力電流が10ミリアンプで,典型的な入力インピーダンスは2.6キロオムです.

IC697MDL653正負入力モジュールは,オン状態の電圧が13.5〜30V,オフ状態の電圧が0〜5Vである.オン状態の電流は6から15ミリアンプで,オフ状態の電流は0から2ミリアンプですさらに,IC697MDL653入力モジュールは,1〜10ミリ秒の設定可能なフィルター遅延時間を持っています.フィルター遅延時間の設定は,ポイントごとに行われ,すべてのポイントが同じフィルター時間を有することを注意する必要があります.ユニットには5ボルトバスから0.3アンプの電流が必要です. モジュールには機械鍵の機能があり,間違ったベースにインストールすることは不可能です.IC697MDL653モジュールは,AWG #22からAWG #14までのワイヤ計を容認し,必要に応じてラック内のスロットから簡単に取り除くことができます..
