| 起源の場所: | アメリカ合衆国 |
| ブランド名: | AB |
| モデル番号: | 2711P-RP1 |

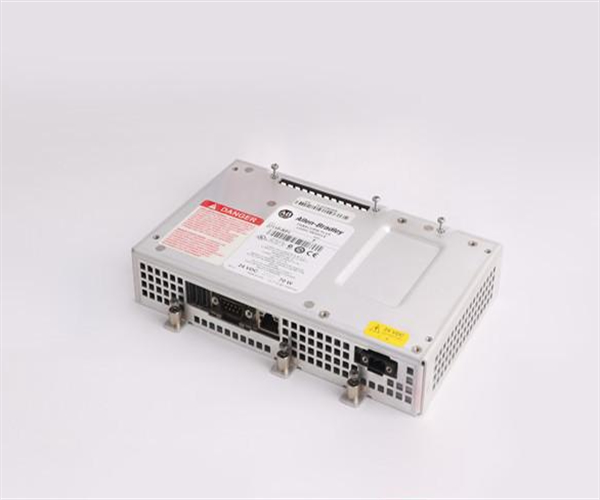

2711P-RP1の説明
2711P-RP1モジュールは,Allen-Bradley/Rockwell Automationの論理モジュールである.Allen-Bradley Panelview Plusシリーズのさまざまなディスプレイモジュールと端末と互換性がある.2711P-RP1論理モジュールは,特に Panelview 700から1500シリーズディスプレイモジュールと動作するように設計されています接続されたディスプレイモジュールの動作に使用するメモリとプロセッサが含まれています.パネルビュープラス700〜1500シリーズの完全な制御システムは,ディスプレイモジュールと2711P-RP1論理モジュールのような論理モジュールで構成されています.通信モジュールなどのオプションデバイスでカスタマイズできます.
| 製造者 | アレン・ブラッドリー |
|---|---|
| 製品タイプ | ロジックモジュール |
| 製品ライン | ロジックモジュール |
| 部分番号 | 2711P-RP1 |
| UPC | 781180687068 |
| 体重 | 20.00ポンド (0.91kg) |
| コミュニケーション | 1 (1) RS232 1 (1) イーサネット 2 (2) USB |
| 製品ファミリー | PanelView Plus オペレーター端末 |
| 記憶力 | 64 MB フラッシュ/ 64 RAM |
| 互換性のあるハードウェア | パネルビュープラス 700-1500 |
| 入手可能なバージョン | シリーズA-G |
| 状況指標 | 赤と緑のLED |
| インターフェース | イーサネットポート,シリアルポート,USBポート2つ,コンパクトフラッシュカードスロット |
| RAM 交換/アップグレードのサポート | そうだ |
| 動作温度 | 0~55°C |
| 電源入力 | 24VDC |
| 権力 の 消耗 | 70ワット |
| シリーズ | PanelView Plus 700 から 1500 ロジック モジュール |
| フラッシュメモリ | 64 MB |
| RAMメモリ | 64 MB |
| 入力電源 | 24 ウォルト DC |
| 特徴 | イーサネットポート,シリアルポート,USBポート2つ,コンパクトフラッシュカードスロット |
| 互換性 | PanelView Plus 6 端末と互換性がない |
| 安全な動作温度 | 0~55°C |
| UNSPSC | 43211507 |
| 製品ライフサイクル状態* | 生産中止/時代遅れ |
アレン・ブラッドリー 2711P-RP1は PanelView Plusの部品ですこのコンポーネントは,特に様々なインターフェースをホストする論理モジュールであり,必要なメモリ領域とパネルビュープラスオペレーターターミナルのプロセッサが含まれています.
2711P-RP1は,ディスプレイモジュールの裏側に固定されています.このディスプレイモジュールは,64 MB のランダムアクセスメモリ (RAM) の内部メモリと付属しています.操作者端末のランタイムインターフェースに使用される,および 64 MB の Flash は,アプリケーションのバックアップ,マニュアル,ログ,レシピ,レポート,その他のシステムファイルなどのファイルを保存するために使用されます.
2711P-RP1 ロジックモジュールは PCI スロットを通してディスプレイモジュールの回路に接続します. このモジュールをインストールする際に,内部の部品は静電に非常に敏感であるため,適切な接地が遵守されなければならない..
2711P-RP1は,パネルビュープラス 700,1000,1250と1500のオペレーター端末で使用することができます.このユニットは,任意の PanelView Plus 700-1500は,事前にインストールされた論理モジュールを付属しているため,代替ハードウェアです同様に,完全に機能する PanelView Plus オペレーター端末には論理モジュールが必要です.
2711P-RP1モジュールは,外部24VDC電源で電源を供給している.Ethernetポート,9ピンミニDIN RS232ポート,USBポートなどの標準通信インターフェースが付属している.イーサネット I/P プロトコルの上でパネルビュー端末を1つまたは複数のコントローラに接続するために使用されるエーサネットポートは,ピアツーピア接続のためにRS232インターフェースが使用されます.イーサネットは,最大100mの長距離をカバーすることができ,簡単に拡張することができます. RS232接続は,通常,パネル通信内で,短距離に理想的に使用されます.この論理モジュールは,キーボードやマウスなどの周辺デバイスを接続するための2 (2) USBポートも付属しています..
ディスプレイモジュールに6つの螺栓を付け,論理モジュールの裏側にある灰色のラベルを外した後に接続される通信モジュールを搭載することができる.論理モジュールを接続するときに常に表示モジュールが電源供給されていないことを確認. WordPad テキスト エディタ,メディア プレーヤー,リモート デスクトップ 接続は,このモジュールで利用可能な拡張オプション機能のいくつかです. 2711P-RP1 は 2 つの USB 接続をサポートします.1 RS-232コネクタ,および 1 つのイーサネットポートがあります.また,メモリーカードを挿入するための 1 つのコンパクトフラッシュカードスロットがあります.デバイスが電源が入っている間にメモリーカードを挿入しないでください.モジュールは,環境温度の0度から55度までの環境でのみ安全に動作しますこのユニットに必要な唯一の保守は,コネクタの視覚的検査と,蓄積した塵から時々掃除です. 2711P-RP1は24ボルトのDC電源で動作します.このモジュールは,プロセス識別のための内蔵状態指標を持っています.効率的な通信のためにUSB,CompactFlash,Ethernetスロットも利用できます.
