| 起源の場所: | 日本 |
| ブランド名: | YASKAWA |
| モデル番号: | SGMJV-08A3A-SU11 |

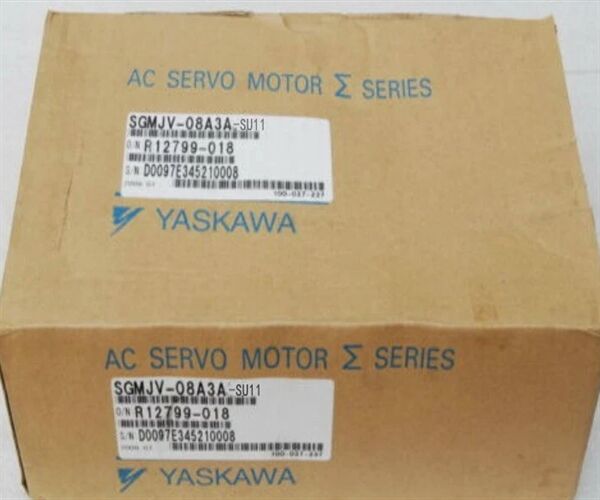

ほらSGMJV-08A3A-SU11高性能なACサーボモーター工業自動化における精密な運動制御アプリケーションのために設計された.シグマ5高い効率,信頼性,高度な制御能力で知られています.
モデル: SGMJV-08A3A-SU11
エンジン型: ACサーボモーター
シリーズ: シグマ5シリーズ
定位電源:0.75 kW (0.8 HP)
定速:3000 RPM (毎分回転)
定数トルク:2.4 Nm (ニュートンメートル)
エンドーダータイプ: 増量エンコーダー高精度フィードバック制御用
保護クラス:IP67 (防塵・防水) で,厳しい産業環境に適しています.
定位電圧:200〜240V (AC)
現在のランキング:4.3A (連続)
冷却型:空気冷却
フィードバックシステム:高解像度エンコーダで リアルタイムフィードバックで 位置と速度を正確に制御します
サイズ:コンパクトな設計により,既存のシステムに簡単に統合され,空間が限られているアプリケーションに適しています.
高精度シグマ5伺服モーターは,高度な速度,位置,トルク制御を正確に提供し,細かな運動制御を必要とするアプリケーションに最適です.
エネルギー効率:先進的な制御技術により このモーターは 性能を維持しながら エネルギー消費を最小限に抑えます
耐久性:IP67級の保護は,高塵,湿度,または汚染物質のある環境で信頼性の高い動作を保証します.
簡単に統合:ヤスカワのシグマ5 サーボアンプと互換性があり 完全な制御システムです
ほらSGMJV-08A3A-SU11一般的に以下のような用途で使用されます.
ロボット
CNC機械
梱包システム
印刷機
食品加工
繊維機械
このサーボモーターは,高速加工やロボット工学などの高速応答時間と高精度制御を必要とするシステムに特に有用です.
ほらSGMJV-08A3A-SU11サーボモーターは高性能,精度,信頼性を備えており,正確かつ効率的な運動制御を必要とする産業自動化アプリケーションに優れた選択肢となっています.
Sイミラー 製品
| サーボ・ドライバー,ヤスカワ,SGDV-R70A05A |
| サーボモーター,ヤスカワ,SGMAH-04AAA2C |
| サーボ・ドライバー,ヤスカワ,SGDV-180A05A |
| サーボ・ドライバー,ヤスカワ,SGDS-20A05A |
| サーボ・ドライバー,ヤスカワ,SGDS_75A05A |
| AC_MOTOR),YASKAWA,SGMAH-A3A1A41 について |
| サーボ・ドライバー,ヤスカワ,SGDS-15A12A |
| サーボ・モトリアスカワ,SGMCS-16E3B11 |
| サーボ・モトリアスカワ,SGMAS-08ACAH761 |
| サーボモーター,ヤスカワ,SGMAS-04A2A21 |
| サーボモーター,ヤスカワ,SGMAH-02A1A21 |
| サーボモーター,ヤスカワ,SGMAH-08A1A21 |
| サーボ・ドライバー,ヤスカワ,SGDV-120A15A |
| サーボ・ドライバー,ヤスカワ,SGDV-120A11A |
| サーボ・ドライバ,ヤスカワ,SGDV-R70A11A |
| サーボ・ドライバー,ヤスカワ,SGDV-R70A15A |
| サーボ・ドライバー,ヤスカワ,SGDV-1R6A11A |
| サーボ・ドライバ,ヤスカワ,SGDV-2R8A11A |
| サーボ・ドライバー,ヤスカワ,SGDV-5R5A11A |
| サーボ・ドライバー,ヤスカワ,SGDV-200A11A |
| サーボ・ドライバー,ヤスカワ,SGDV-200A15A |
| AC_MOTOR ヤスカワ SGM7A-10AFA6C |
| サーボ・ドライバ,ヤスカワ,SGD7S-120AE0A |
| サーボ・ドライバー,ヤスカワ,SGDM-50ADA |
| サーボ・ドライバー,ヤスカワ,JZNC-XRK01D |
| サーボ・ドライバー,ヤスカワ,SGDV-330A11A |
| サーボモーター,ヤスカワ,SGDV-R90A01B |
| サーボ・ドライバー,ヤスカワ,SGDV-R90A11A |
| サーボモーター,ヤスカワ,SGMPH-04AAA41 |
| サーボ・ドライバー,ヤスカワ,SGDH-02AE |
| サーボ・モトリアスカワ,SGDV-R70A01A |
| サーボ・ドライバー,ヤスカワ,SGDS-15A05A |
| サーボ・ドライバー,ヤスカワ,SGDS-01A05A |
| サーボモーター,ヤスカワ,SGMPH-08AAAH12C |
| サーボモーター,ヤスカワ,SGMGH-09ACA2C |
| サーボ・ドライバー,ヤスカワ,SGDV-R90F01A |
| サーボ・ドライバー,ヤスカワ,SGDV-1R6A15B |
| サーボモーター (SGMPH-08AAA2C) |
| LINEAR_MOTOR ヤスカワ SGLFW-35A230AP |
| サーボモーター (SGMAS-12A2A21) |
| サーボモーター (SGMAH-02AAA21) |
| サーボモーター,ヤスカワ,SGMAS-A5A2A41 |
| サーボ・ドライバー,ヤスカワ,SGDM-08ADA-Y116 |
| サーボ・ドライバー,ヤスカワ,SGDM-20ADA |
| サーボ・ドライバー,ヤスカワ,SGDR-EH130RY55 |
| サーボモーター,ヤスカワ,SGM-08A314C |
| サーボモーター (SGDV-R70A11B) |
| サーボモーター (SGMAH-08AAA2B) |
| LINEAR_MOTOR (((,YASKAWA,SGLGW-30A080CP) は,このマシンを,このマシンを |
| サーボ・ドライバー,ヤスカワ,JASP-WRCA01B |
| サーボモーター,ヤスカワ,SGDV-5R5A15A |
| サーボモーター,ヤスカワ,SGMAH-02AAA2B |
| サーボモーター,ヤスカワ,SGMPH-15AAA41 |
| サーボモーター,ヤスカワ,SGM-01A314 |
| サーボモーター,ヤスカワ,SGDS-30A05A |
ステップモード
下記は最も一般的な運転モードです.
• 波動駆動 (1相オン)
• フルステップドライブ (2段階オン)
• 半ステップドライブ (1 & 2 段階オン)
• マイクロ ステップ (継続 的)
変化する電流)
次の議論については,図6を参照してください.
波動駆動では,任意のタイミングで1つのローリングのみが電力を供給されます.ステータは,
A → B → A → B の順序と,ローターのステップは 8 → 2 → 4 → 6 の位置から同じ巻き込みパラメータを持つ単極と双極のワンドモーターのために,この興奮モードは,同じ機械的な位置をもたらすだろうこの駆動モードの欠点は,単極回転モーターでは,特定のタイミングでモーターの総回転の25%のみ,二極回転モーターでは,わずか50%のみを使用していることです.自動車から最大トルク出力を得ていないことを意味します.
スターターは,任意の時点で2つの相を電源化しています.
AB → AB → AB → AB → AB の順序と,位置1 → 3 → 5 → 7から回転器のステップ.フルステップモードは,ドライブ上の1段階と同じ角運動をもたらすが,機械的な位置はフルステップの半分に偏っている.. The torque output of the unipolar wound motor is lower than the bipolar motor (for motors with the same winding parameters) since the unipolar motor uses only 50% of the available winding while the bipolar motor uses the entire winding.
ハーフステップドライブは,波とフルステップ (1&2相オン) のドライブモードの両方を組み合わせます.
一つの段階が電源を供給され,他の段階では各ステータに1つの段階が供給されます.
スタータは,順序 AB → B → AB → A → AB → B → AB → A と
ローターのステップは位置1 → 2 → 3 → 4 → 5 → 6 → 7 → 8から,これは,1または2相オンモードの半分である角運動をもたらします.半減すると共鳴と呼ばれる現象が減少します
1~2段階の駆動モードで体験できる
シンクロノス速度
ステータの磁場が回転する速度で,
周波数の関数である. 周波数の関数は,回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転回転
動力源とモーター内のポール数 (ポールペア) の関係
インダクションモーターのSSを計算するには
1 SS = (120 X f) /P
どこに:
SS = 同期速度 (RPM)
f = 周波数 (サイクル/秒) = 60
P = ポール数 (ポールペア)
