アレン ブラッドリー1746-NI8のSLC 500のアナログ入力/出力モジュール、組合せ入力/出力120ボルトのAC
詳細製品概要
ブランド: |
アレン ブラッドリー |
モデル: |
1746-NI8 |
シリーズ: |
SLC 500 |
モジュールのタイプ: |
アナログの組合せモジュール |
入力: |
2 |
入力信号の範囲: |
-20から+20 mA;-10 +10V dcに |
バックプレーンの流れ(24ボルト): |
145のmilliamps |
出力電圧範囲: |
-10 +10V dc - 1 LSBに |
ハイライト: |
240VACはリレー出力モジュールを隔離した, PLCsのソリッド ステート マイクロコンピューター モジュール, ESCPPの肯定的な論理の出力モジュール |
アレン ブラッドリー1746-NI8のSLC 500のアナログ入力/出力モジュール、組合せ入力/出力120ボルトのAC
1746-NI8のための技術仕様
製造業者 |
ロックウェル オートメーション |
ブランド |
アレン ブラッドリー |
部品番号/カタログいいえ。 |
1746-NI8 |
シリーズ |
SLC 500 |
モジュールのタイプ |
アナログ入力/出力モジュール |
バックプレーンの流れ(5ボルト) |
200のmilliamps |
入力 |
1746-NI4 |
バックプレーンの流れ(DC 24ボルトの) |
100つのmilliamps |
入力信号の部門 |
-20から+20 mA (または) +10V dcへの-10 |
帯域幅 |
1-75 Hertz |
入れられたフィルター頻度 |
1つのHz、2つのHz、5つのHz、10のHz、20のHz、50のHz、75のHz |
更新の時間 |
6ミリ秒 |
シャーシの位置 |
スロット0を除く入力/出力モジュール スロット |
決断 |
16ビット |
バックプレーンの流れ |
(5ボルト) 200 mA;(DC 24ボルトの) 100 mA |
ステップ応答 |
0.75-730ミリ秒 |
転換のタイプ |
逐次比較は、コンデンサーを転換した |
適用 |
組合せ入力/出力120ボルトのAC |
入れられたタイプ、電圧 |
10V dc 1-5V dc 0-5V dc 0-10V dc |
バックプレーンのパワー消費量 |
14ワット最高 |
現在の入れられたタイプ |
0-20 mA 4-20 mA 20 mA 0-1 mA |
入れられたインピーダンス |
250オーム |
データ形式 |
工学単位はPIDの比例した計算(- 32,768から+32,767範囲)、比例した計算のために量った(ユーザー定義の範囲は、3しか分類しない)。1746-NI4データ フォーム |
ケーブル |
1492-ACABLE*C |
LEDの表示器 |
8つのチャネルのそれぞれのための9つの緑の自動運転表示灯1およびモジュールの状態のための1 |
熱消滅 |
3.4ワット |
ワイヤー サイズ |
14 AWG |
UPC |
10662072678036 |
UNSPSC |
32151705 |

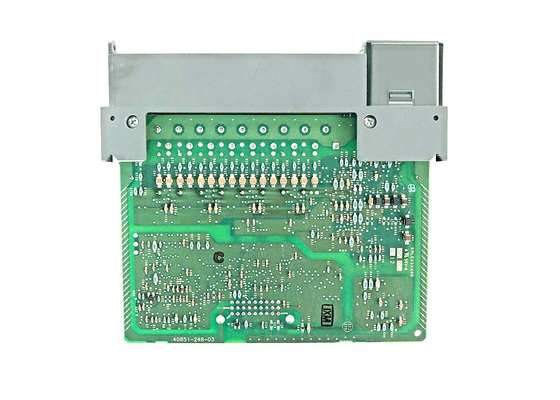

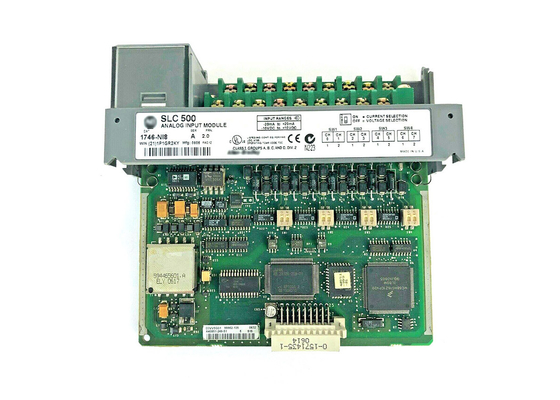

1746-NI8について
アレン ブラッドリー1746-NI8はSLC 500システムのためのアナログ単一スロット入力/出力モジュールである。RSLogix 500のプログラミング ソフトウェアと構成可能ののは高解像のアナログ入力モジュールである。それは速いアナログ信号の転換を高精度要求する時間に敏感な適用のために適して。1746-NI8モジュールは隔離されたバックプレーンが付いている8チャンネルの入力を備えている。そのバックプレーンの消費電流は200mAおよび100mAに5ボルトDCおよびそれぞれ24ボルトのDCである。それにDC 24ボルトのでDC 5ボルトおよび2.4ワットで1ワットの最高のバックプレーンのパワー消費量がある。1746-NI8はSLC 500入力/出力のシャーシのスロット0を除くあらゆる入力/出力スロットに、取付けることができる。入力信号データは逐次比較の転換によってデジタル データに変えられる。1746-NI8モジュールは入力ろ過のために低域デジタル フィルターとのプログラム可能なフィルター頻度を使用する。それは連続的なautocalibrationを行い、60秒の間テストされるDC 750ボルトおよびAC 530ボルトのの分離の電圧がある。それに-10から最大何れかの2台のターミナル間の15ボルトの10ボルトまで及ぶ共通モード電圧がある。

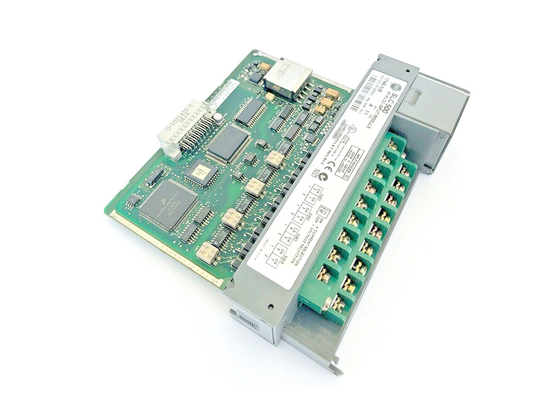

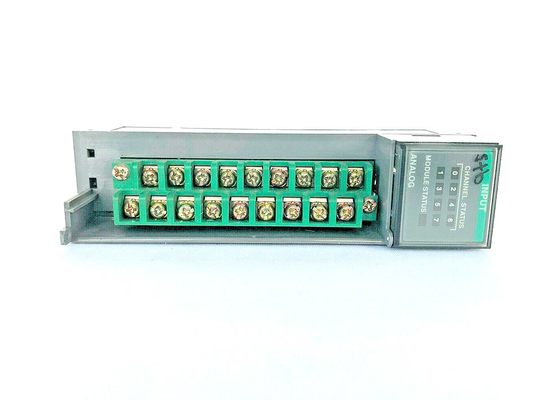

1746-NI8モジュールは18の位置の取り外し可能なターミナル ブロックと来る。配線のために、Belden 8761か同じようなケーブルはターミナル1台あたりの1-2本の14本のAWGワイヤーと使用されなければならない。ケーブルに電圧源で40オームおよび現在の源で250オームの最高のループ インピーダンスがある。トラブルシューティングおよび診断のために、それに9つの緑LEDの自動運転表示灯ある。8つのチャネルはモジュールの状態を表示するための入力状態そして1をそれぞれ表示する1台の表示器をそれぞれ備えている。1746-NI8に0から60の摂氏温度の実用温度の分割2の危険な環境の標準がある。
1746-NI8は8 (8)チャネルのSLC 500のと使用されるのために互換性があるアナログ入力モジュールを固定かモジュラー ハードウェア様式のコントローラー特色にする。アレン ブラッドリーからのこのモジュールは選択可能な電圧か現在の入力チャネルをそれぞれ備えている。利用できる選択可能な入力信号は10V dcを、1-5V dc、0-5V dc、電圧のための0-10V dc間、0-20 mA、4-20 mA、+/-20流れのためのmA含んでいる。
入力信号は工学単位、量のためPID、比例した計算(– 32,768から+32,767範囲)、比例した計算としてユーザー定義の範囲(クラス3のみ)とおよび1746-NI4データ表されるかもしれない。
この8 (8)チャネル モジュールはSLC 5/01、SLC 5/02、SLC 5/03、SLC 5/04およびSLC 5/05プロセッサとの使用のために互換性がある。SLC 5/01はクラス1として間、SLC 5/02、5/03作動するだけかもしれない、5/04はクラス1およびクラス3操作のために構成可能である。各モジュールのチャネルは片端接地か差動入力でワイヤーで縛られるかもしれない。
このモジュールは配線をし直す必要性なしでモジュールの入力信号そして容易な取り替えへの関係のための取り外し可能なターミナル ブロックを備えている。入力信号のタイプの選択は埋め込まれたディップ スイッチの使用で行われる。ディップ スイッチの位置はソフトウェア・コンフィギュレーションに調和にあるなる。ディップ スイッチの設定およびソフトウェア・コンフィギュレーションが異なれば、モジュールの間違いはプロセッサの診断緩衝で見つけられ、報告される。
SLC 500の製品グループと使用されるプログラミング ソフトウェアはRSLogix 500である。SLC 500の製品グループのモジュールの大半を形成するのにまた使用されているのは梯子の論理プログラミングソフトウェアである。
